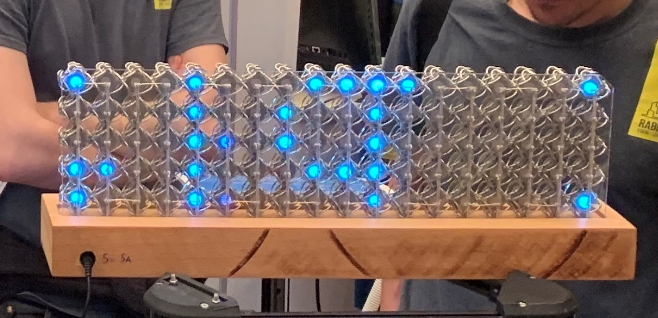

LED Mesh Lauflicht

Unser treuer Wegbegleiter auf vielen Veranstaltungen und immer ein Hingucker

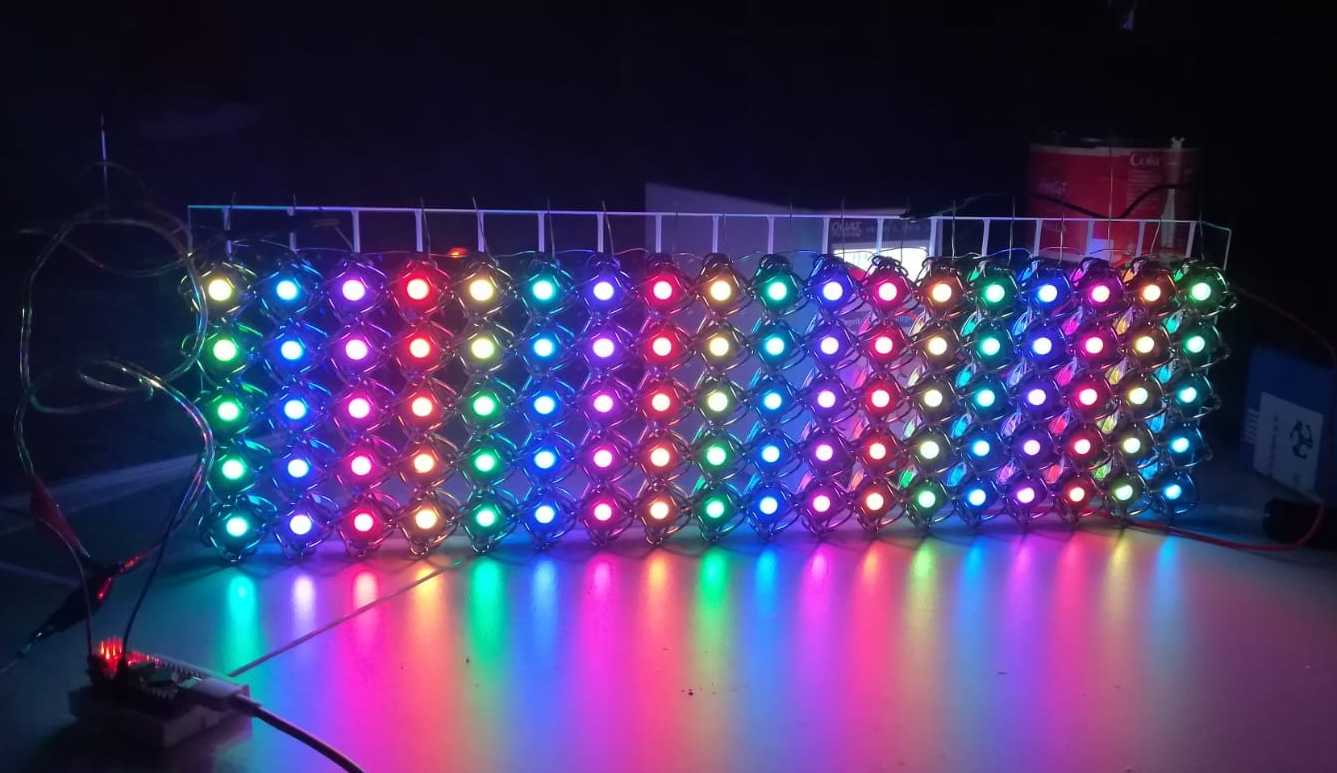

• RGB-Farben
• Matrix-Geflecht „strucwire“ von Kieselstein GmbH
• Schweiß und Blut in: 3D-Modellierung, 3D-Druck, Laserschneiden, Löten, Programmieren und Testen
• LED-Matrix: 5 x 18
• Controller: Arduino Nano
• Kennwerte: 5 V, 3 A (ca. 4,5 Watt Verbrauch bei voller Ausleuchtung

Das LED Mesh buggt rum, wenn zu viele effect lines eingetragen sind. Einzelne leds sind dann immer an! Erfolgreich getestet wurde es bisher mit max. 18 ungefähr gleich langen Zeilen

Neue Laufschrift-Infos flashen

1. Arduino IDE installieren (im Beispiel Version 1.8.8)

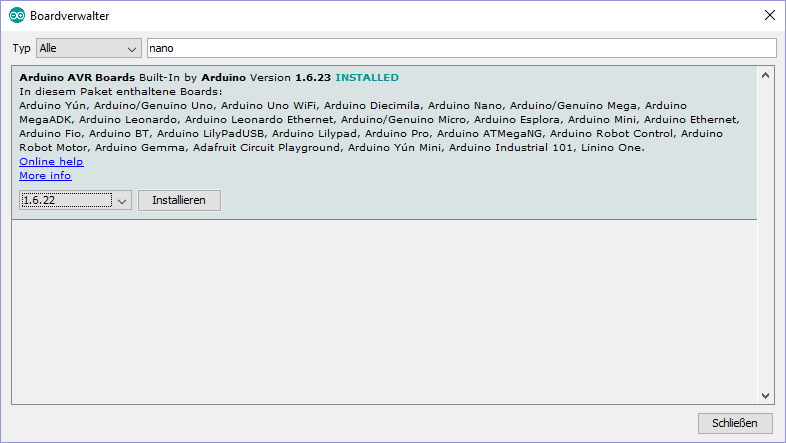

2. Boardverwalter → Arduino AVR Boards hinzufügen

1. Der Boardverwalter ist zu finden unter Werkzeuge → Board → Boardverwalter
2. ATmega382P Support aktivieren

3. Arduino .ino Projekt pullen und bearbeiten

4. Flashing vorbereiten

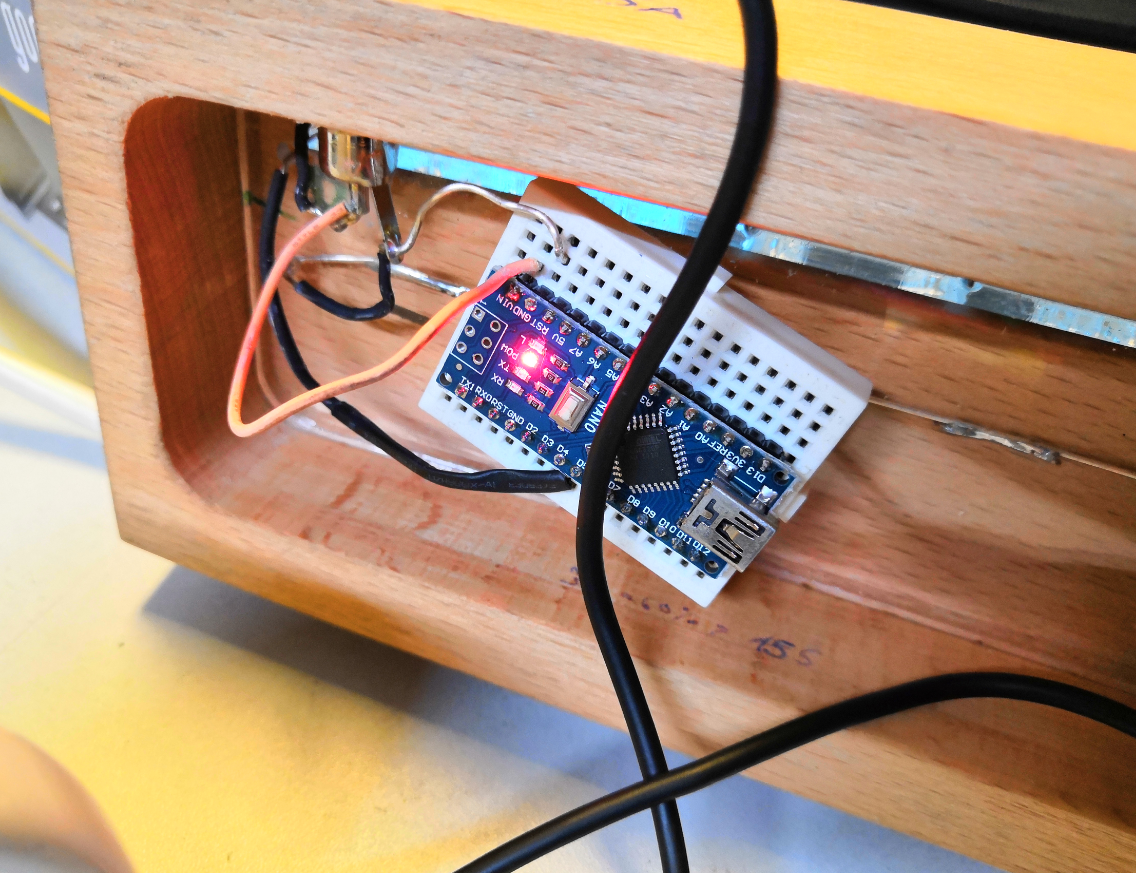

5. Verkabelung anpassen (WICHTIG!)

Bei jedem Flash-Vorgang muss sichergestellt sein, dass das orangefarbene Kabel "V IN" abgezogen wird, um Beschädigungen zu vermeiden! Das Pin-Mapping:

D5 = schwarz | GND = silber | VIN = orange

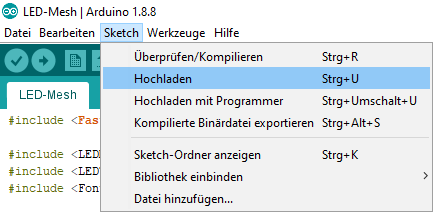

6. Kompilat hochladen

7. Verkabelung zurücksetzen

8. Testen + Fertig

Textbeispiele

MakerFaire Hannover 2019

EFFECT_FRAME_RATE "\x04"
EFFECT_HSV_AH "\x00\xff\xff\xff\xff\xff"  "FABLAB CHEMNITZ WELCOMES YOU TO MAKERFAIRE HANNOVER 2019 <3    "
EFFECT_HSV "\x20\xff\xff"                 "DER STADTFABRIKANTEN E.V. WUENSCHT EUCH EINE FROHE MESSE!    "
EFFECT_HSV "\xc0\xff\xff"                 "DIE OFFENE MITMACHWERKSTATT IN CHEMNITZ    "
EFFECT_HSV_AV "\x00\xff\xff\x40\xff\xff"  "ALREADY FOUND THE BALANCE BETWEEN WORKAROUND AND LIFECYCLE?    "

#langsam: EFFECT_FRAME_RATE "\x07"
#schnell: EFFECT_FRAME_RATE "\x03"

MakerFaire Sachsen 2021

DON'T GET MAD, GET MAKER.
DAS FABLAB CHEMNITZ - DIE OFFENE MITMACHWERKSTATT IN CHEMNITZ.
THERE'S A MAKER IN ALL OF US.
HALLO VOM STADTFABRIKANTEN EV.
VÍTEJTE NA MAKER FAIRE V SASKU.
WELCOME TO THE MAKER FAIRE SAXONY.
MAKE FAIR, NOT WAR.
SOMETHING SPECIAL IN THE MAKING.
HAVE A BREAK, HAVE A FAB LAB.
FAB LAB, THE PROBLEM SOLVER.
DIE UNORDINÄRE, FAIRE SCHAFFENSSPHÄRE.
WISSEN IST MACHBAR.
THE BALANCE BETWEEN WORK AROUND AND LIFE CYCLE.
OUR MATTER: DO IT TOGETHER. BECAUSE TOGETHER IS BETTER.
ACHTUNG: HIER MACHE ICH.
ACROSS THE BORDERS OF MIND.
PŘES HRANICE MYSLI.
