BioData-Sensor für ESP32 – PCB MidiFlower

Quelle der Originaldokumentation: https://wikifab.org/wiki/Capteur_BioData_pour_ESP32_-_PCB_MidiFlower

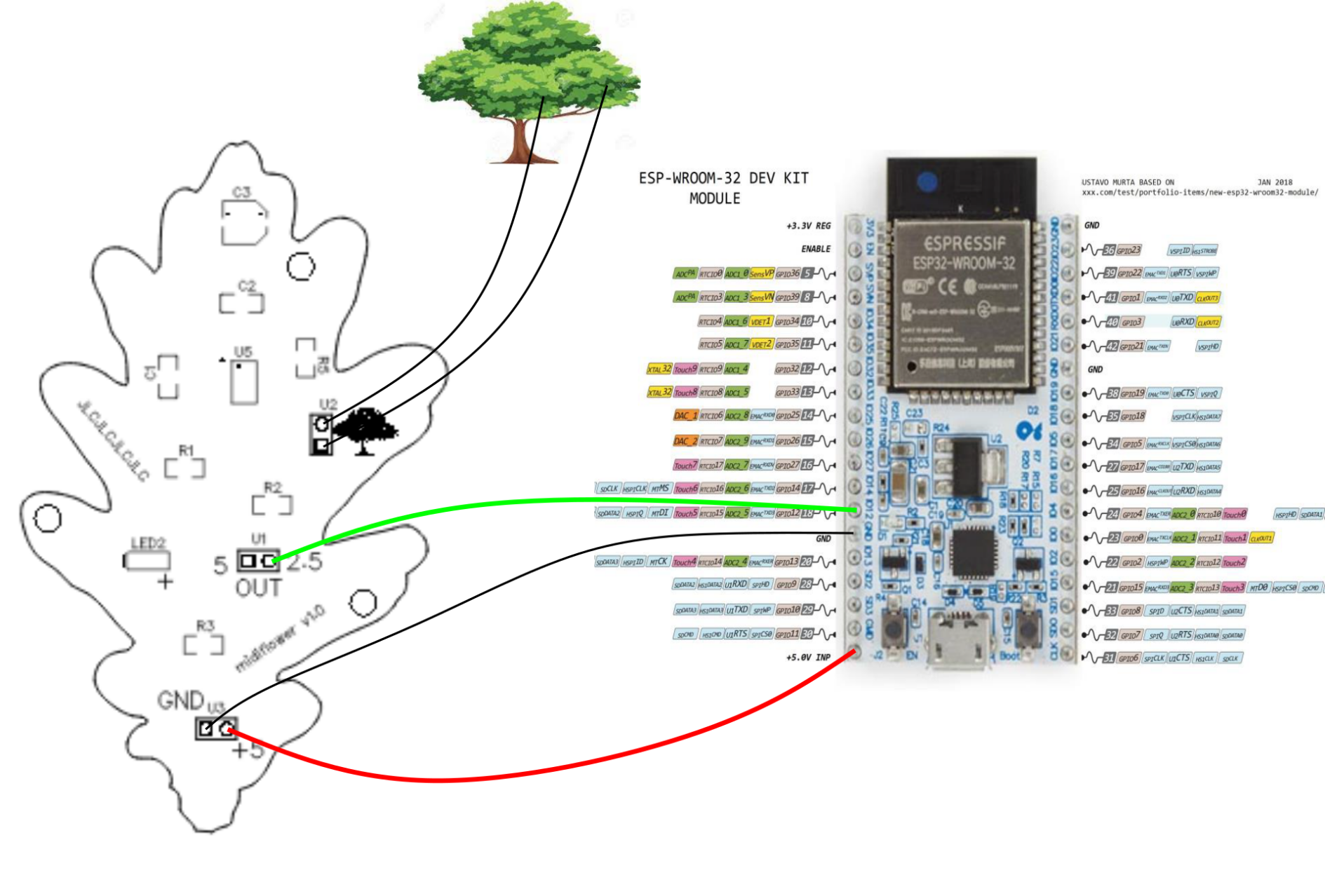

Schritt 1 - Anschließen des ESP32 an den Sensor

• Verbinden von GND vom Sensor mit einem GND-Pin des ESP32
• Verbinden von 5V des Sensors mit einem 5V-Pin des ESP32
• Verbinden von 3,3V- oder 2,5V-Pin des Sensors mit dem GPIO18-Pin des ESP32
• Verbinden der Pflanze mit dem Anschluss des Sensors, der einen Baum darstellt

Schritt 2 - Programmierung des ESP32

Sie können das vorherige Tutorial fortsetzen, in dem angegeben ist, wie Sie das Programm in den ESP32 hochladen können

• BioData-Sensor für ESP32


2 verschiedene Programme für ESP32 finden sich hier:

• https://github.com/crocsg/MidiFlower
• https://github.com/crocsg/MidiFlower_wifi


Eine Verwendung mit dem neuen Raspberry PI PICO findet sich hier:

• https://github.com/crocsg/usb_midiflower


Weitere Projekte, die die Verwendung des Sensors veranschaulichen, finden sich ebenfalls hier:

• MUTED – Biodata-Gehäuse für analoges Synthesizer-Modul
