Tassen pressen - HowTo

Wir haben eine Tassenpresse von PixMax mit verschiedenen Tassenmatritzen.

Handbücher und weitere Details zur Presse

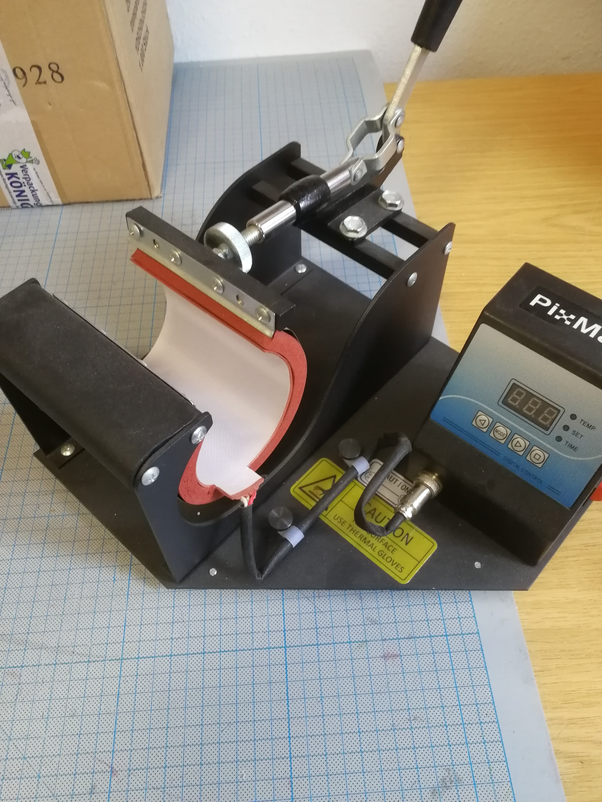

Tassenpresse von PixMax

Tassenbeispiele

Voreingestellte Parameter an der Presse

Idle-Temperatur: 350 °F (ca. 177 °C) → auf 365 °F gestellt am 28.10.2019
Transfer-Temperatur. 370 °F (ca. 188 °C) → auf 400 °F gestellt am 28.10.2019
Druck-Dauer: 120 s

Siehe auch Temperaturen für Stoffe, Folien, Farben - Transferprozesse

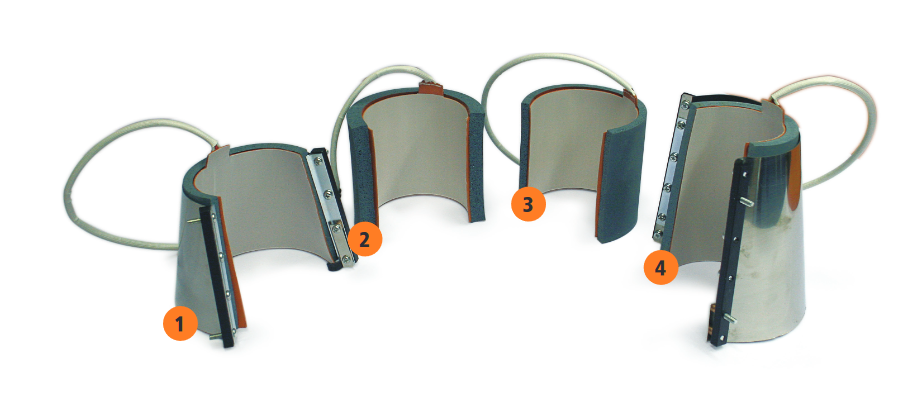

Matritzenmaße

Nummer	Form	Höhe (cm)	Umfang Matritze oben(cm)	Umfang Matritze unten (cm)	Optimale Bildgröße (cm) - VORSICHT TASSENMAßE GEGENPRÜFEN!	Minimalmaße Tassenrohling Außendurchmesser (cm)
1 - Small Latte 12 oz Heater Band	Konus	12	27,5	18,5	10 x 25,5 x 16,5	9,4 x 6,5
2 - Slimline Heater Band (Windsor & Can Mugs)	Zylinder	11,5	22,5	9,5 x 20,5	7,6
3 - Standard Durham Heater Band	Zylinder	8	15	6 x 13	5,4
4 - Large Latte 17oz Heater Band	Konus	16	25,5	18	14 x 23,5 x 16	8,7 x 6,4
5 - 10z standard and slimline heater band	Zylinder	11,5	20		9,5 x 18	7

Maximalmaße Tassenrohling je Matritze = (Umfang + Henkelbreite (ca. 1 cm) + Puffer (ca. 0,5 cm je Seite)) / π

Motive ausdrucken

Für den Tassendruck benötigt man bedrucktes Transferpapier. Siehe Sublimationsfarbdrucker Epson Workforce WF-2510.

Vorsicht beim Pressen!

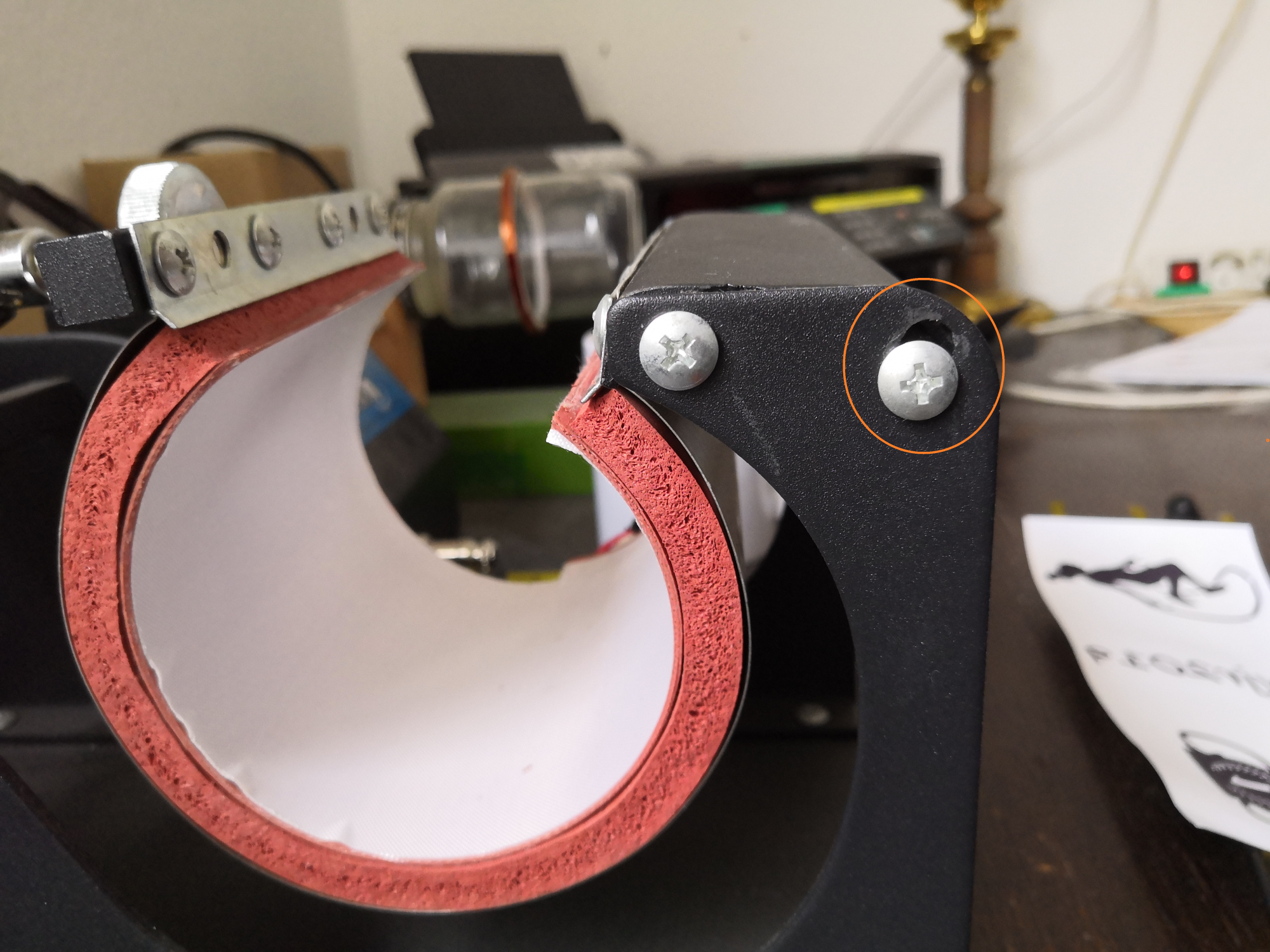

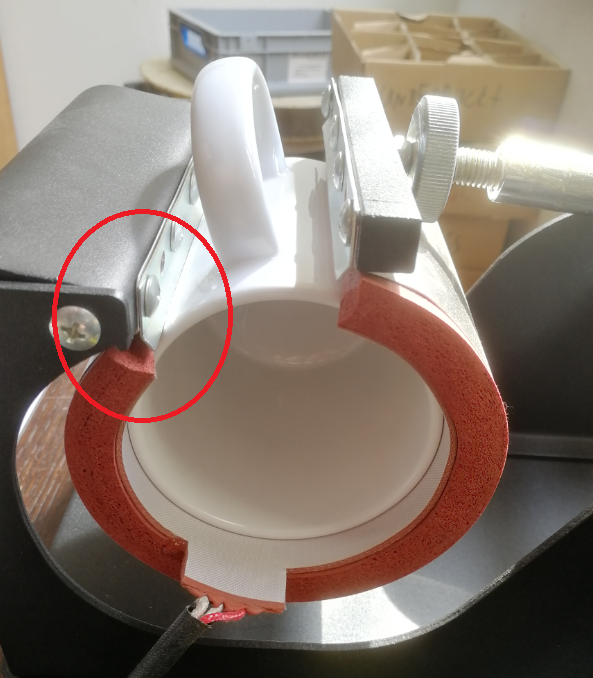

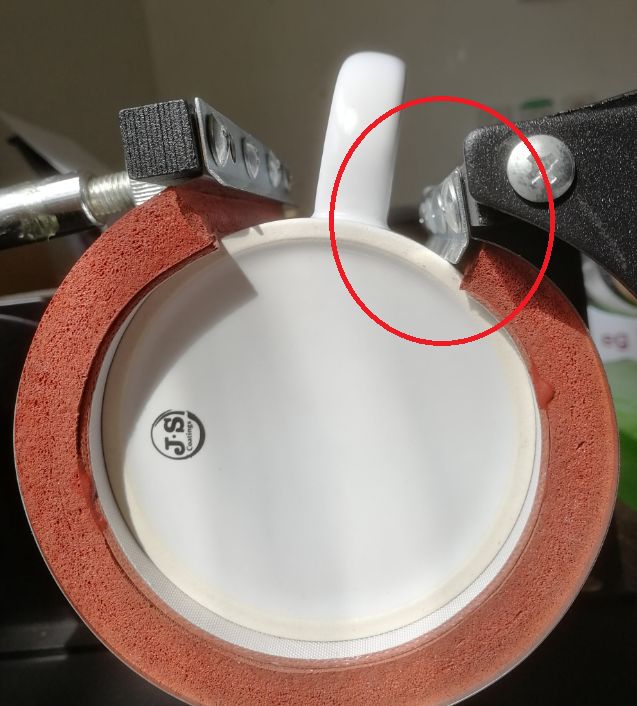

Die Matritzenverblendung kann die Beschichtung der Tasse zerstören. Es gibt Langlochschrauben an der Seite, um die Einspannung noch etwas zu verstellen!

Verzerrung durch Wölbung (Abwicklung) und Wölbungsausgleichfaktor (experimentell)

Das Motiv wird auf dem Zylinder der Tasse abgewickelt. Entsprechend ergibt das auf die Tasse transferierte Bild eine Verzerrung. Die Verzerrung ist abhängig von der Bildbreite (Effekt optisch am schlimmsten, wenn das Bild so breit ist, dass es eine komplette Zylinderhälfte abdeckt und optisch am besten, wenn das Motiv nur sehr klein ist (geringe Breite, z.B. 2-5 cm auf einen Tassendurchmesser von 80 mm). Je kleiner das Verhältnis aus Grafikbreite zu Zylinderdurchmesser ist, desto weniger macht sich der Wölbungsfehler bemerkbar. Mit zunehmendem Verhältnis wird die Optik zerrig.

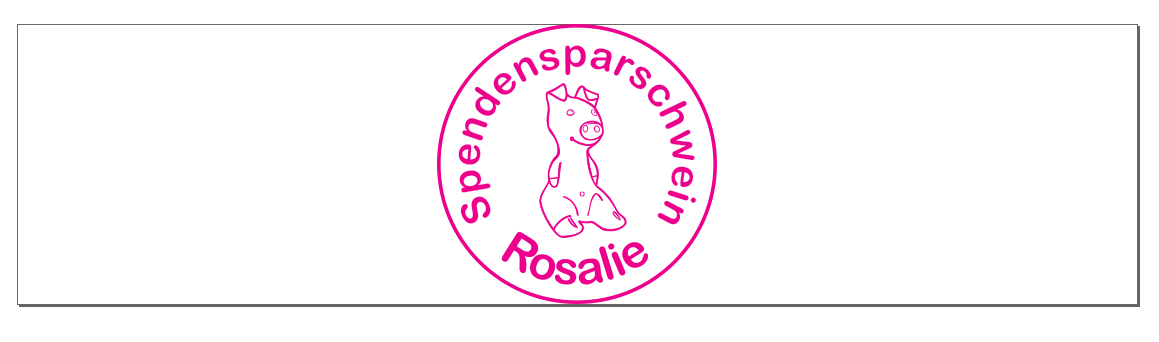

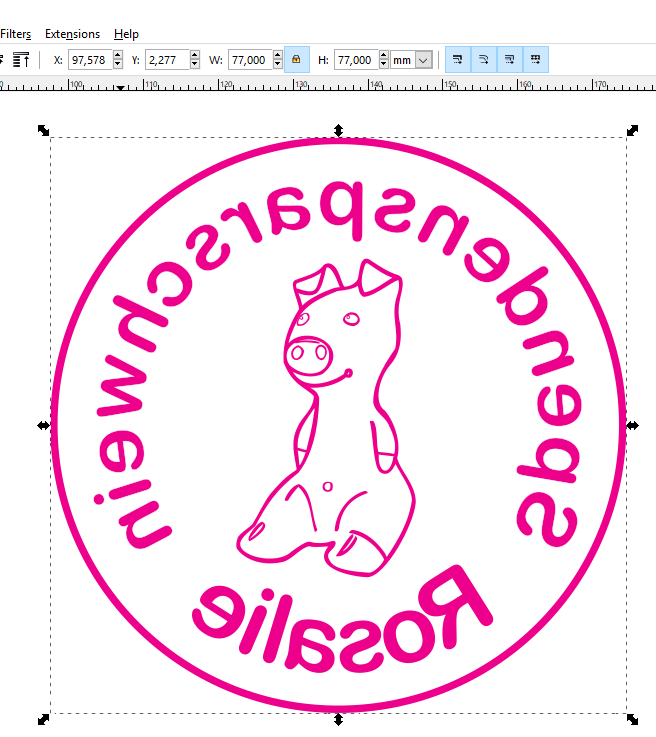

Originalmotiv in Inkscape

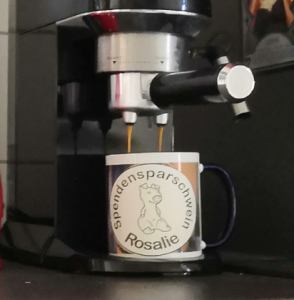

Sicht von oben

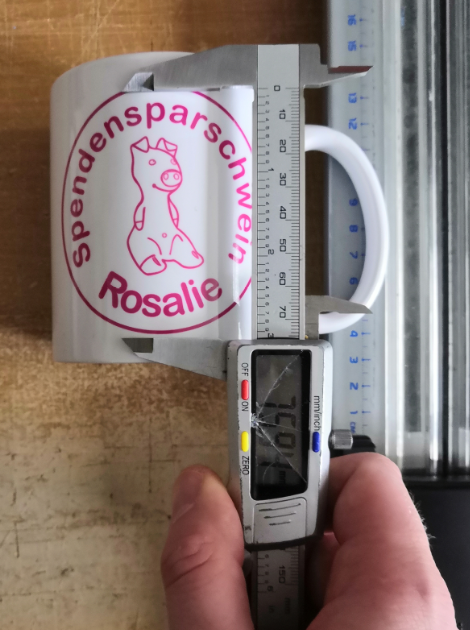

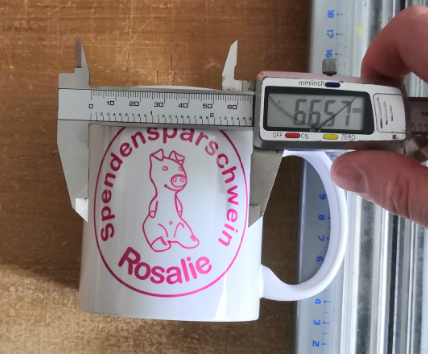

Messungne (X = 67 mm, Y = 77mm)

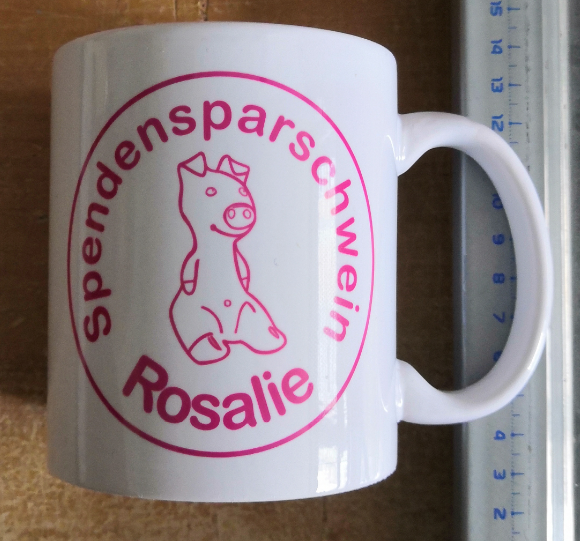

Beispiel an einer Tasse mit 78 mm Durchmesser, 94 mm Höhe und mit einem kreisrunden Motiv (Rosalie) mit 77 mm Höhe = Durchmesser

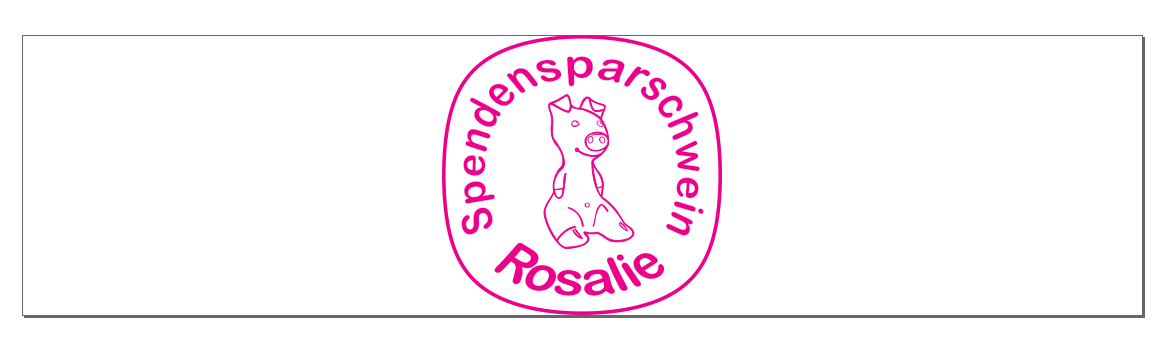

Horizontale Standardstreckung

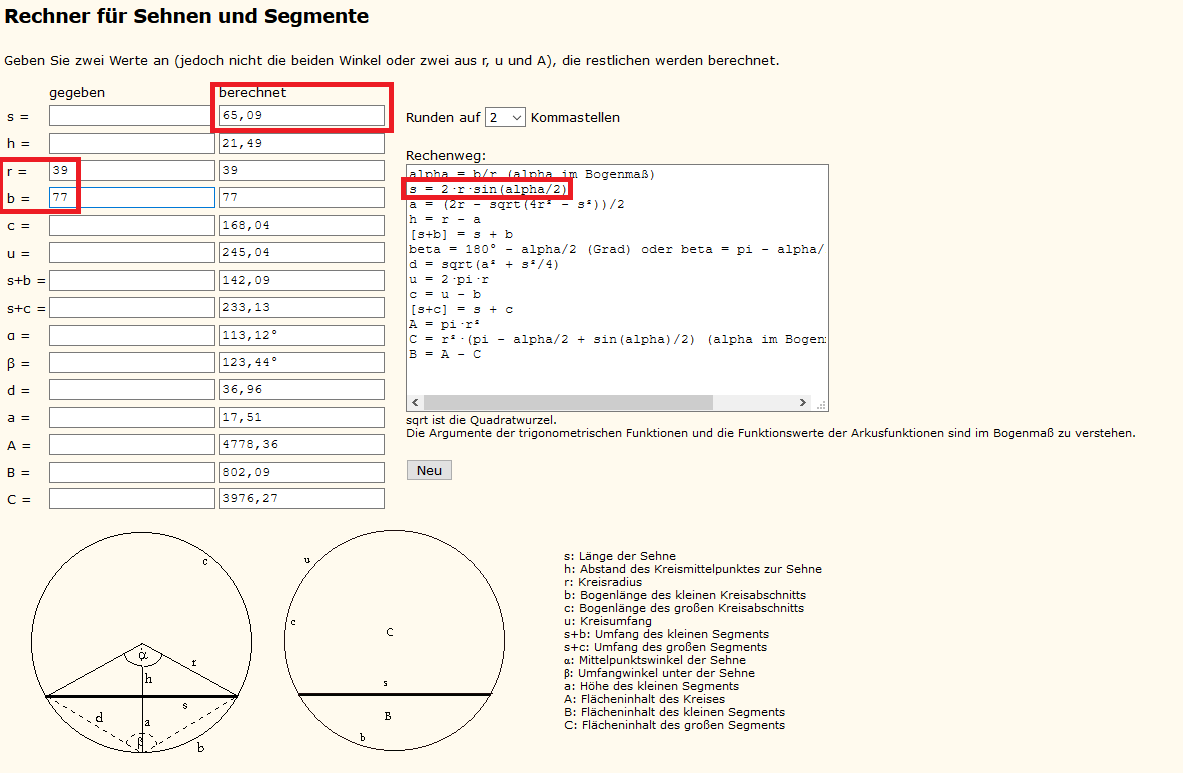

Formeln zur Berechnung der Wölbung (s) aus bekannter Bildbreite (b)und Tassendurchmesser (2 * r) → https://www.arndt-bruenner.de/mathe/scripts/kreissehnen.htm

Verhältnis s/b = 0,845 → 84,5%
Verhältnis b/s = 1,183 → 118,3%

	Standarddruck	mit halber Überstreckung (18,3% / 2)	mtit voller Überstreckung ( 18,3%)
Bildmaß X real (im Grafikprogramm)	77 mm	84,1 mm (= 77 mm * 109,2%)	91 mm (= 77 mm * 118,3%)

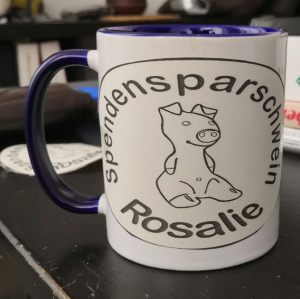

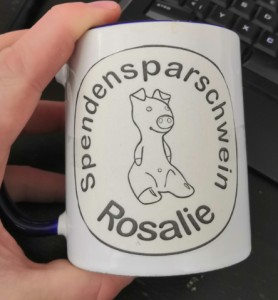

Foto (real abgewickelte Grafik)

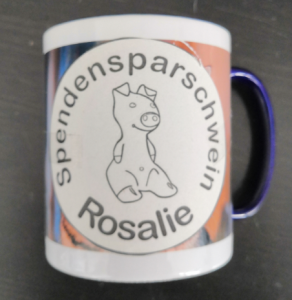

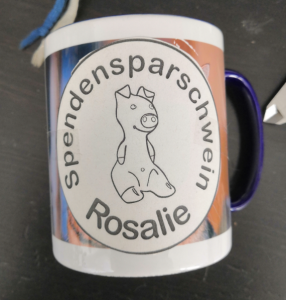

	Reale Maße an jeder Stelle der Draufsicht ⭐⭐⭐	ein gutes Mittelding aus beidem ⭐⭐⭐⭐	Beste Ansicht von vorne, nicht so schöne Ansicht von der Seite ⭐⭐⭐
