USB-Anschluss und Inkcut Setup

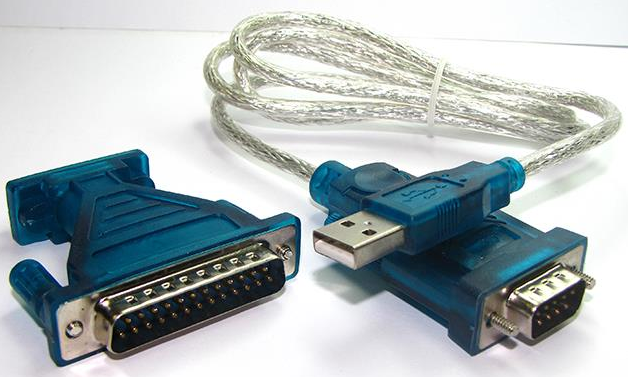

Serielles Interface zu USB

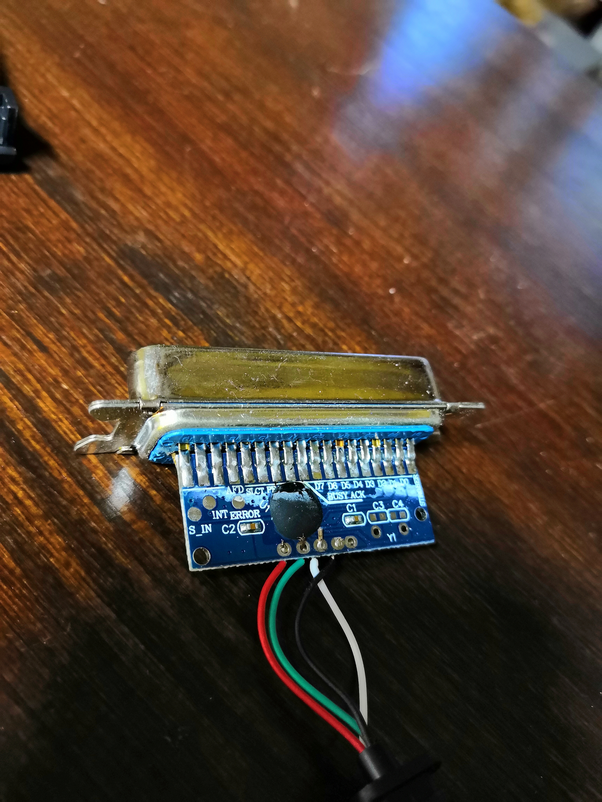

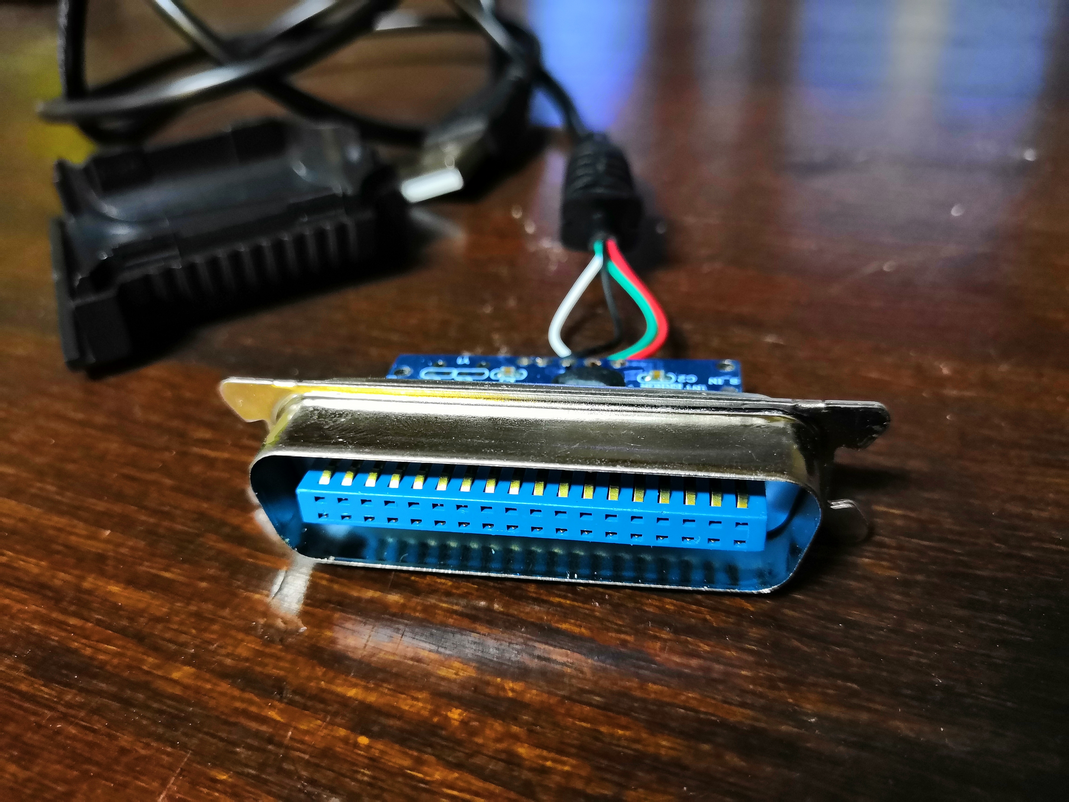

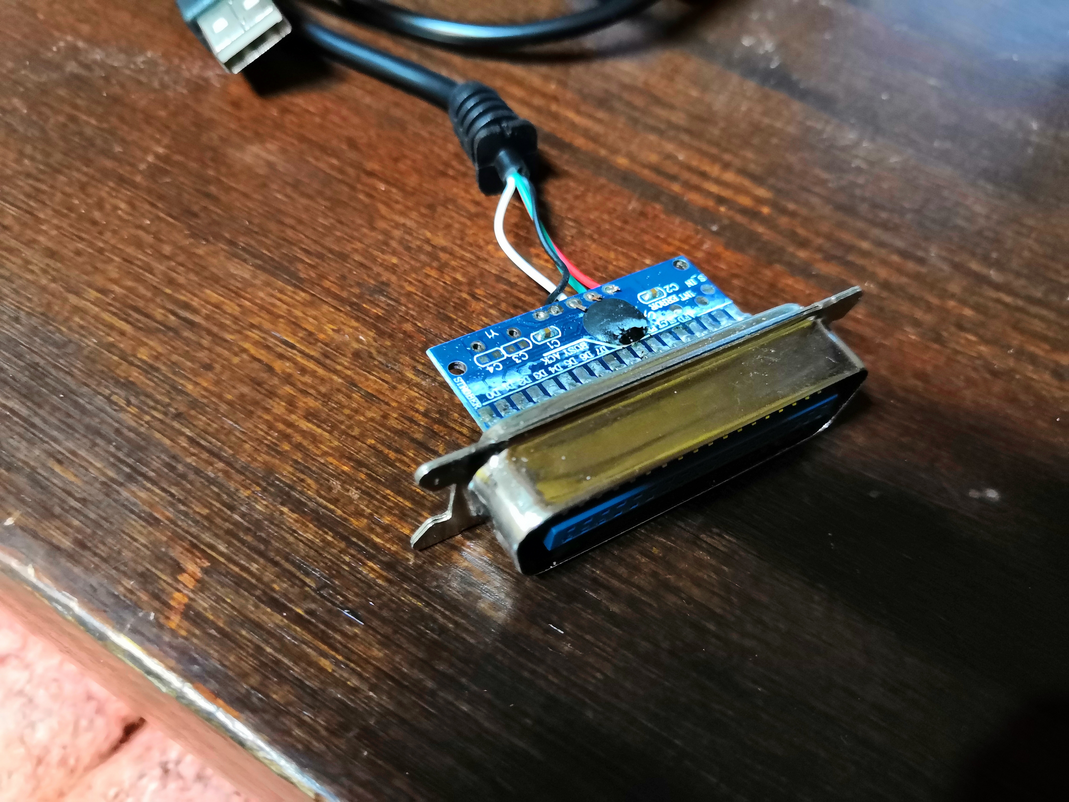

Parallel Port z USB (Centronics Adapter)

Konfiguration der Treiber in der virtuellen Maschine (PlotterXP) und Gerätegrundkonfiguration

Es müssen insgesamt zwei Treiber installiert werden. Zum einen der Treiber für den RS232-zu-USB Wandler, zum anderen der eigentliche Plottertreiber selbst.

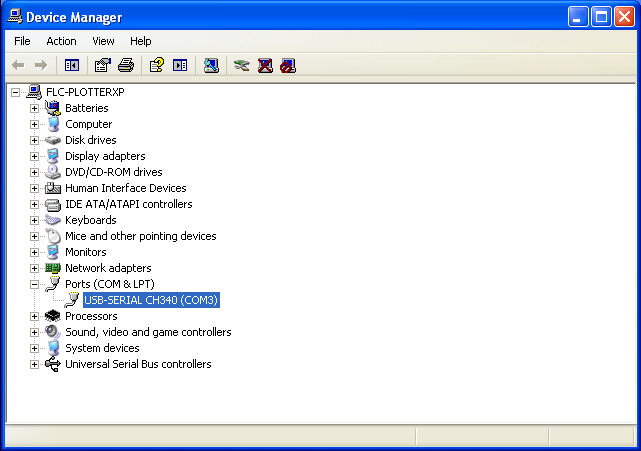

RS232 zu USB (CH340G Chip)

Dieser Treiber ist für einen chinesischen Chip-Satz. Die Hardware-ID lautet vid_1a86.

PNC 950 CAMM-1 Roland Treiber

1. Download des Treibers beim Hersteller → https://www.rolanddga.com/support/products/cutting/camm-1-pnc-950-24-vinyl-cutter

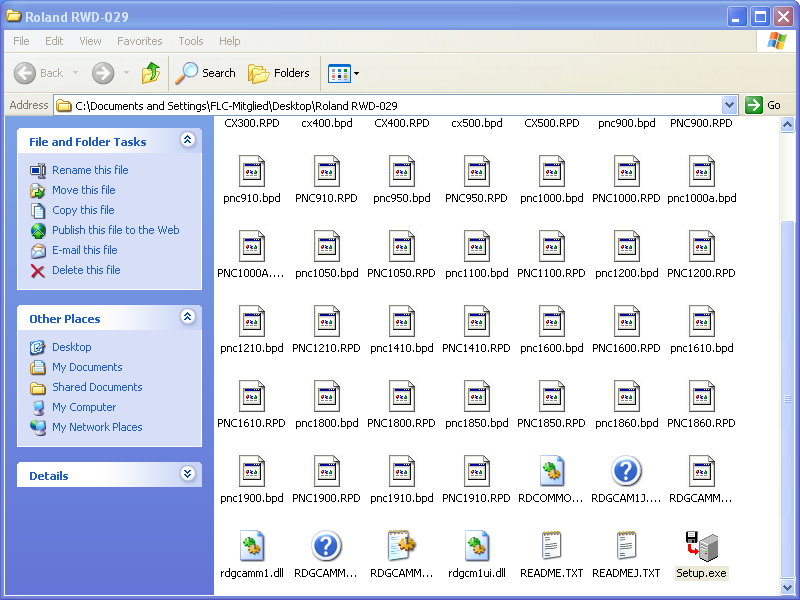

2. Setup.exe starten und PNC-950 auswählen

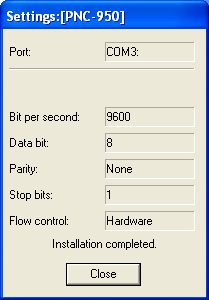

3. Den COM-Port auswählen, wie er bei der CH340G Installation konfiguriert ist (Settings können später jederzeit angepasst werden, sollten diese falsch sein)







Konfiguration der Dip Switches am Plotter

Die Dip-Switches können alle unverändert auf Werkseinstellung belassen werden, da wir keine serielle Schnittstelle, sondern die parallele Schnittstelle, verwenden.

Nach jeder DIP Switch Änderung muss der Plotter für min. 10 Sekunden ausgeschalten und erneut angeschalten werden, damit dieser neu initialisiert!

USB-Routing Gast zu Virtueller Maschine

Warnung: Der COM-Port wechselt beim Neustart der VM manchmal. Deshalb muss ggf. bei jedem Neustart zunächst der richtige Port erneut ausgewählt werden! Dies kann in der Systemsteuerung unter "Druckereinstellungen" vorgenommen werden.

Inkcut

Nachteile von Inkcut

• ist nur mit .svg-Dateien kompatibel
• Sie können nicht mehrere .svg-Dateien in den Editor importieren. Sie müssen also eine verschachtelte SVG-Datei vorbereiten, die alle gewünschten Elemente enthält.

Inkcut für Linux

Wir nutzen seit 2025 nicht mehr den alten Windows PC mit virtueller Maschine, sondern ein Linux Mint Betriebssystem mit passender FLOSS Software: Inkscape + Inkcut.

Das klappt aktuell leider noch nicht wegen fehlender Unterstützung des CAMM-GL III Instruction Sets. Das Problem: weder Serial noch Parallel funktionieren über Inkcut. Der Plotter empfängt Daten, aber plottet nicht. Er blinkt nur und das Fehlerbild entspricht nach Handbuch dem Problem fehlerhafter Daten.
Siehe
- https://www.codelv.com/projects/inkcut/docs/supported-devices
- https://github.com/inkcut/inkcut/issues/168
- https://github.com/inkcut/inkcut/issues/405

Installation Inkcut

https://www.codelv.com/projects/inkcut/docs/installing

sudo apt install -y python3-pip libcups2-dev python3-venv

sudo mkdir -p /opt/inkcut/
sudo chown $USER:$USER /opt/inkcut/
cd /opt/inkcut/
python3 -m venv venv
./venv/bin/pip3 install setuptools pyqt5 git+https://github.com/codelv/inkcut.git

sudo usermod -a -G dialout "$USER" #for USB
sudo usermod -a -G dialout "$USER" #for Parallel Port
sudo reboot

PATH Variable

echo "export PATH=\"/opt/inkcut/venv/bin:\$PATH\"" >> /home/$USER/.profile
source /home/$USER/.profile

Desktop Icon

vim /home/$USER/Desktop/inkcut.desktop
#oder
vim /home/$USER/Schreibtisch/inkcut.desktop

[Desktop Entry]
Encoding=UTF-8
Exec=/opt/inkcut/venv/bin/inkcut
Icon=/opt/inkcut/venv/lib/python3.12/site-packages/inkcut/res/media/inkcut.svg
Categories=Graphics;Office;
Comment=Open-source 2D plotting software
MimeType=image/svg+xml;
Keywords=plotter;cutter;vinyl;cnc;2D;
Type=Application
Terminal=false
Name=Inkcut
GenericName=Inkcut
StartupNotify=false

chmod +x /home/$USER/Desktop/inkcut.desktop
#oder
chmod +x /home/$USER/Schreibtisch/inkcut.desktop

Device Id

lsusb

# Parallel Port Adapter:
Bus 001 Device 017: ID 1a86:7584 QinHeng Electronics CH340S

# Serial Port Adapter:
Bus 001 Device 016: ID 4348:5523 WinChipHead USB->RS 232 adapter with Prolific PL 2303 chipset

Inkcut für Windows

Die öffentlich zugängliche Dokumentation zur Installation von Inkcut unter Windows ist unzureichend. Diese Dokumentation enthält Informationen zur Installation mit Python und zur Erstellung einer eigenständigen ausführbaren Datei.

Wir installieren via Chocolatey git und Python, falls nicht bereits vorhanden:

choco install -y git.install
choco install -y python --version=3.13.5 --params "'/quiet InstallAllUsers=1 PrependPath=1'"

python.exe -m venv %HOMEPATH%\AppData\local\inkcut\venv\
%HOMEPATH%\AppData\local\inkcut\venv\Scripts\pip3.exe install setuptools pyqt5 git+https://github.com/codelv/inkcut.git

PATH Variable

powershell #privileged as admin
[Environment]::SetEnvironmentVariable("Path", $env:Path + ";$env:USERPROFILE\AppData\local\inkcut\venv\Scripts\", "User")

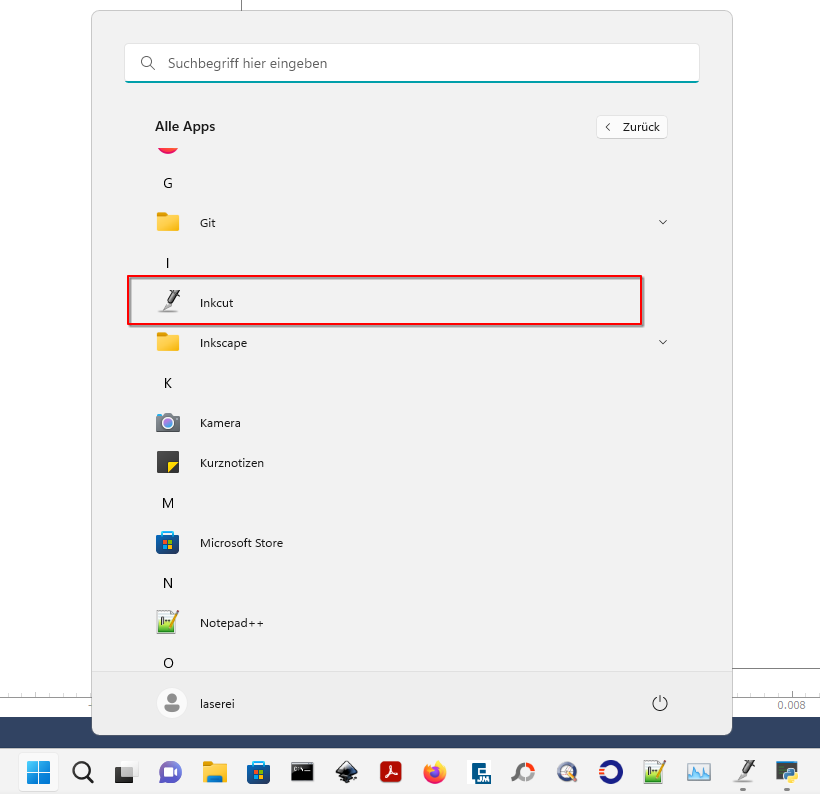

Verknüpfung im Startmenü anlegen

curl https://cloud.stadtfabrikanten.org/seafhttp/files/75d37f61-c922-4b4d-ac9c-dc082b32b522/inkcut.ico -o %HOMEPATH%\AppData\Local\inkcut\venv\Lib\site-packages\inkcut\res\icons\logo.ico
SET LNK_DIR="C:\ProgramData\Microsoft\Windows\Start Menu\Programs\Inkcut"
mkdir %LNK_DIR%
powershell "$s=(New-Object -COM WScript.Shell).CreateShortcut('%LNK_DIR%\Inkcut.lnk');$s.TargetPath='%HOMEPATH%\AppData\Local\inkcut\venv\Scripts\inkcut.exe';$s.WorkingDirectory='%HOMEPATH%\Documents';$s.IconLocation='%HOMEPATH%\AppData\Local\inkcut\venv\Lib\site-packages\inkcut\res\icons\logo.ico';$s.Description='Inkcut';$s.Save()"

Logs und Config

Diese finden sich in %USERPROFILE%\.config\inkcut.

Native Windows Applikation erzeugen

choco install -y vcredist2008 #for MSVCR90.dll
choco install -y vcredist2010 #for MSVCR100.dll
choco install -y visualstudio2022buildtools
choco install -y visualstudio2022-workload-vctools

%HOMEPATH%\AppData\local\inkcut\venv\Scripts\pip3.exe install PyInstaller future pyyaml pyopengl PyOpenGL-accelerate jupyter_rfb

cd %HOMEPATH%\AppData\Local\inkcut\venv\Lib\site-packages\inkcut

%HOMEPATH%\AppData\local\inkcut\venv\Scripts\python.exe -m PyInstaller app.py -n=inkcut --clean -i=res\icons\logo.ico --noconfirm --add-data="..\enaml;enaml" --add-data="..\enamlx;enamlx" --add-data="..\qtconsole;qtconsole" --add-data="..\zmq;zmq" --add-data="..\ipykernel;ipykernel" --add-data="..\future;future" --add-data="..\serial;serial" --add-data="..\twisted\internet;twisted\internet" --add-data="..\yaml;yaml" --add-data="cli;inkcut\cli" --add-data="console;inkcut\console" --add-data="core;inkcut\core" --add-data="device;inkcut\device" --add-data="job;inkcut\job" --add-data="joystick;inkcut\joystick" --add-data="monitor;inkcut\monitor" --add-data="preview;inkcut\preview" --add-data="res;inkcut\res" --add-data="ui;inkcut\ui" --hidden-import qreactor --hidden-import jsonpickle --hidden-import win32print --onefile --windowed

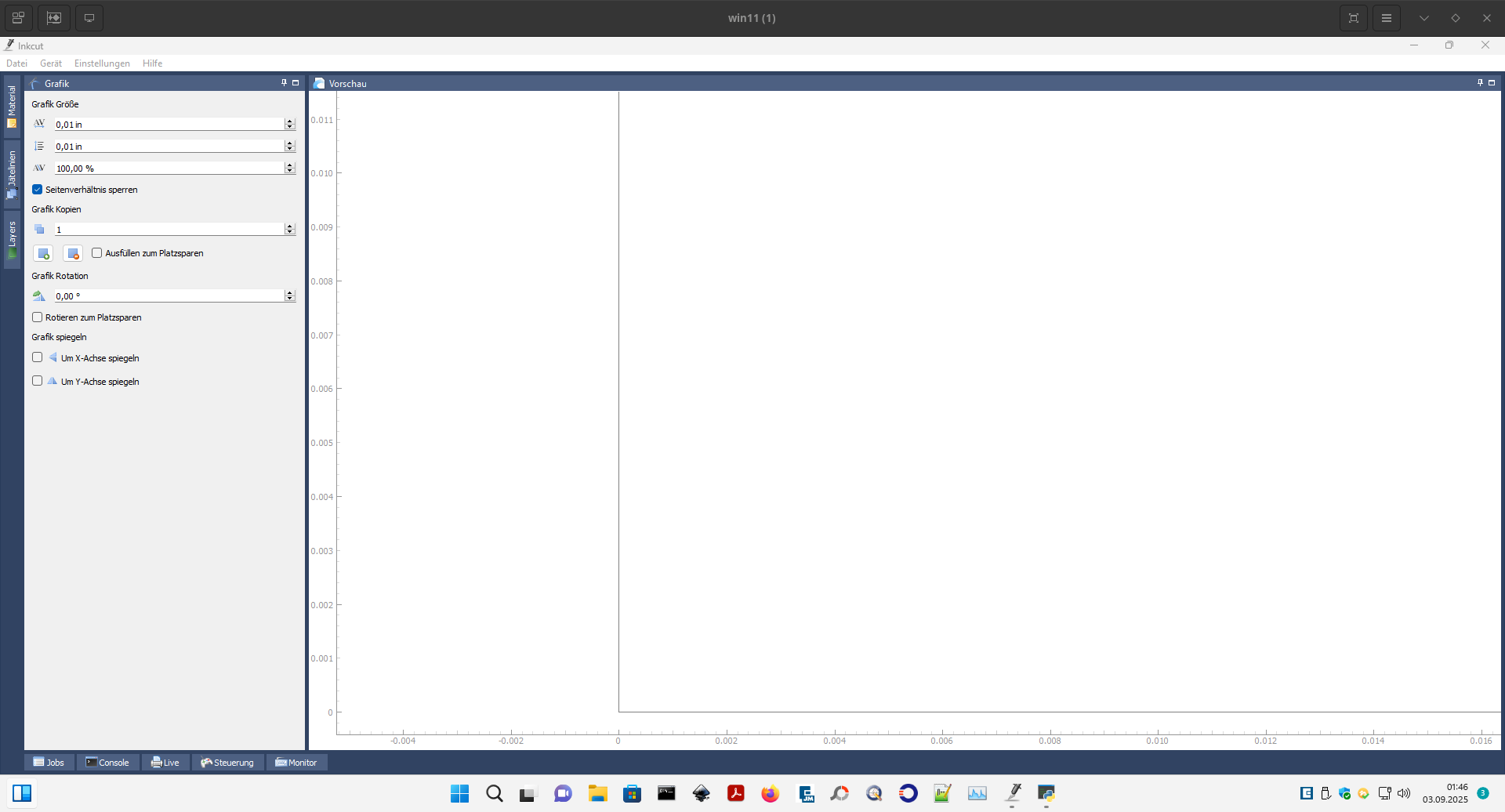

Die fertige inkcut.exe findet sich in %HOMEPATH%\AppData\Local\inkcut\venv\Lib\site-packages\inkcut\dist\inkcut.exe. Das Starten der Anwendung dauert etwas, da dabei zunächst eine komplette Python-Umgebung ausgepackt wird.

03.09.2025: Der Compile läuft durch, aber aktuell ist das Paket noch nicht 100% funktionsfähig. Benutzung auf eigene Gefahr!

163312 WARNING: Library not found: could not resolve 'MSVCR90.dll', dependency of 'C:\\Users\\usr\\AppData\\local\\inkcut\\venv\\Lib\\site-packages\\OpenGL\\DLLS\\gle64.vc9.dll'.
163322 WARNING: Library not found: could not resolve 'MSVCR100.dll', dependency of 'C:\\Users\\usr\\AppData\\local\\inkcut\\venv\\Lib\\site-packages\\OpenGL\\DLLS\\freeglut64.vc10.dll'.
163324 WARNING: Library not found: could not resolve 'MSVCR100.dll', dependency of 'C:\\Users\\usr\\AppData\\local\\inkcut\\venv\\Lib\\site-packages\\OpenGL\\DLLS\\freeglut32.vc10.dll'.
163326 WARNING: Library not found: could not resolve 'MSVCR100.dll', dependency of 'C:\\Users\\usr\\AppData\\local\\inkcut\\venv\\Lib\\site-packages\\OpenGL\\DLLS\\gle32.vc10.dll'.
163332 WARNING: Library not found: could not resolve 'MSVCR100.dll', dependency of 'C:\\Users\\usr\\AppData\\local\\inkcut\\venv\\Lib\\site-packages\\OpenGL\\DLLS\\gle64.vc10.dll'.
163334 WARNING: Library not found: could not resolve 'MSVCR90.dll', dependency of 'C:\\Users\\usr\\AppData\\local\\inkcut\\venv\\Lib\\site-packages\\OpenGL\\DLLS\\gle32.vc9.dll'.
163337 WARNING: Library not found: could not resolve 'MSVCR90.dll', dependency of 'C:\\Users\\usr\\AppData\\local\\inkcut\\venv\\Lib\\site-packages\\OpenGL\\DLLS\\freeglut64.vc9.dll'.
163344 WARNING: Library not found: could not resolve 'MSVCR90.dll', dependency of 'C:\\Users\\usr\\AppData\\local\\inkcut\\venv\\Lib\\site-packages\\OpenGL\\DLLS\\freeglut32.vc9.dll'.

Pre-Compiled Binaries

Wer nicht selber kompilieren will, findet hier fertige Inkcut Executables in unserem Downloadbereich.
