Die OrrrrNääääähMaschine - Malen mit Nähmaschinen

Malen mit einer Nähmaschine - warum das?

Nähmaschinen habe interessante Pendelhubfunktionen. Insbesondere auch, weil viele Nähmaschine verschiedene Sichmuster beherrschen, sind sie ideale Kreativlinge. Deshalb haben wir einen Adapter gebastelt, um mit einer Nähmaschine zu zeichnen. Unser Adapter erlaubt es, Faserstifte bis 10mm Durchmesser an Nähmaschinen zu befestigen. Das funktioniert so ähnlich wie eine Tätowiermaschine, nur in groß.

Kugelschreiber und funktionieren auf Grund der 45°-Stellung nicht oder nur schlecht. Der Adapter wurde so modelliert, dass er universal auf folgende Maschinenmodelle passt (siehe Inventar des FabLabs):

Veritas 8014/35-2 von Textima - 5,9mm Zylinder → auf 6,0mm aufbohren
Veritas 8014/29 von Textima - 5,9mm Zylinder → auf 6,0mm aufbohren
SEW-121820 von emerio - 5,6mm Zylinder → auf 5,7mm aufbohren
Simple 3229 von Singer - 6,4mm Zylinder → auf 6,5mm aufbohren

Herstellung des Adapters

3D-Druck Teil mit 100% Infill, PETG → erstellt mit FreeCAD v0.20. Files siehe https://gitea.fablabchemnitz.de/FabLab_Chemnitz/Div3D/src/branch/master/Die%20OrrrrN%C3%A4%C3%A4%C3%A4%C3%A4%C3%A4hMaschine
2mm Löcher müssen alle aufgebohrt und mit M3-Innengewinde versehen werden
Befestigungszylinder muss je nach Maschine noch leicht aufgebohrt werden (siehe oben)
Einsetzen von 4 Stück Schraube ISO 4762 M3x10

Herstellung des Tischs

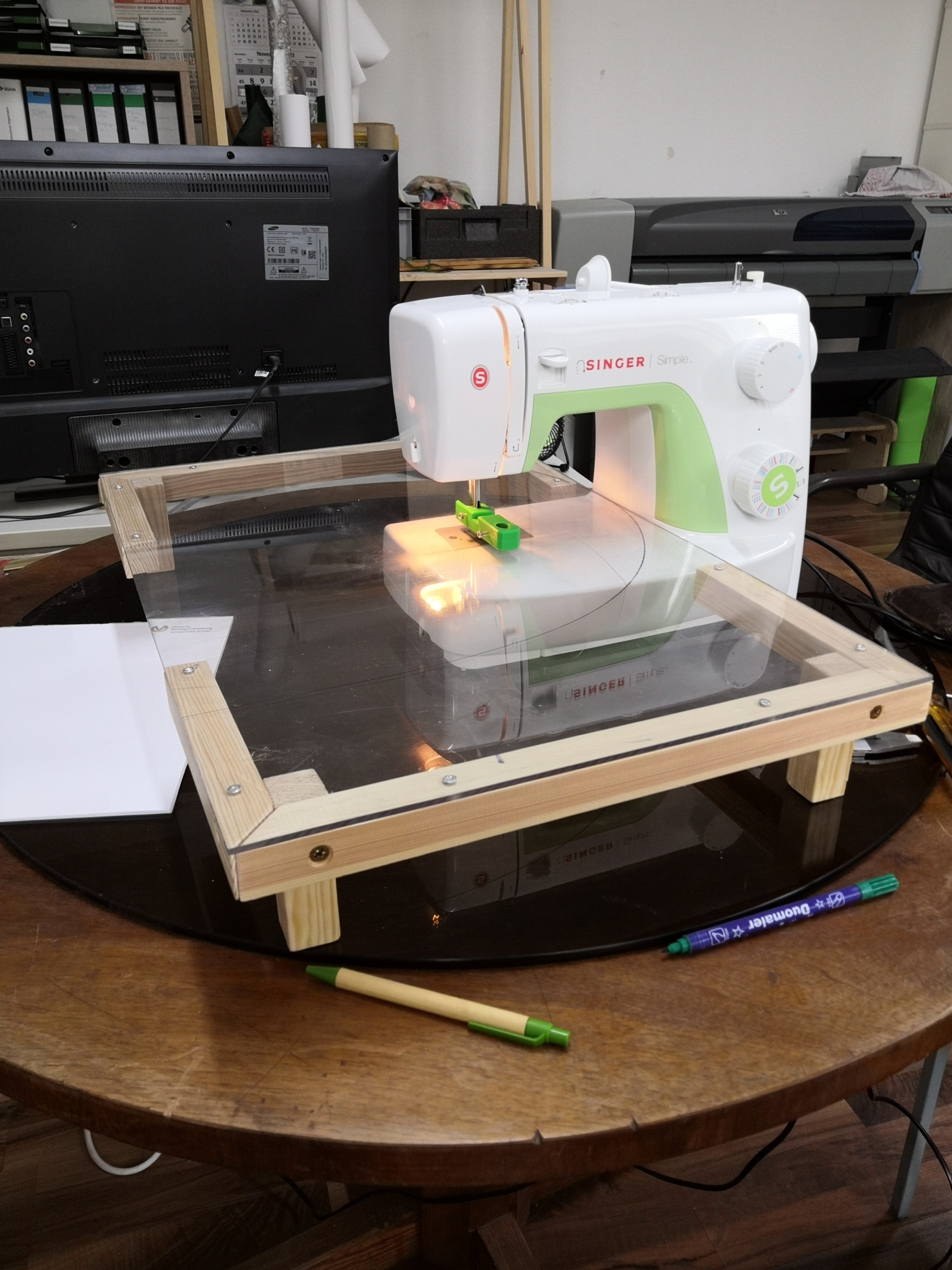

Um das Papier zum Zeichnen besser zu führen wurde aus Resten ein Tisch gebaut (Reststück Acryl und ein paar Holzleisten und Schrauben). Dieser Tisch (siehe Intro-Photo) ist so groß wie ein A2 Format und so hoch, dass der gerade so über das Maschinenbett geht. So kann der Papierbogen horizontal gelegt werden und muss nicht über die Maschine gekrümmt werden. Die maximale Papiergröße hängt von der Maschinendurchlassbreite ab und variiert.

Montage und Handling

Wichtig: Vor dem Benutzen müssen Fuß (Stofftransport) und Nadelbaugruppe der Nähmaschine deaktiviert bzw. entfernt werden, sodass nur noch glatte Schäfte für die Montage freistehen.

Der Stifthalteblock ist in folgender Reihenfolge einzusetzen:

das Obergarn sollte temporär entfernt werden
Der Fuß sollte nach oben geklappt werden
Der Nadelhalter sollte in die obere Umkehrstellung bewegt werden (Y.min)
Jetzt kann der Stiftehalterblock installiert werden
Der Nadelhalter wrid in die unterste Umkehrstellung bewegt (Y.max)
Ein Papier wird untergelegt
Jetzt kann der Stift eingespannt werden. In der untersten Stellung sollte der Stift auf dem Papier aufsetzen

Ein Tisch sollte angebracht werden, damit der Stoff oder das Papier einfacher geführt werden können.

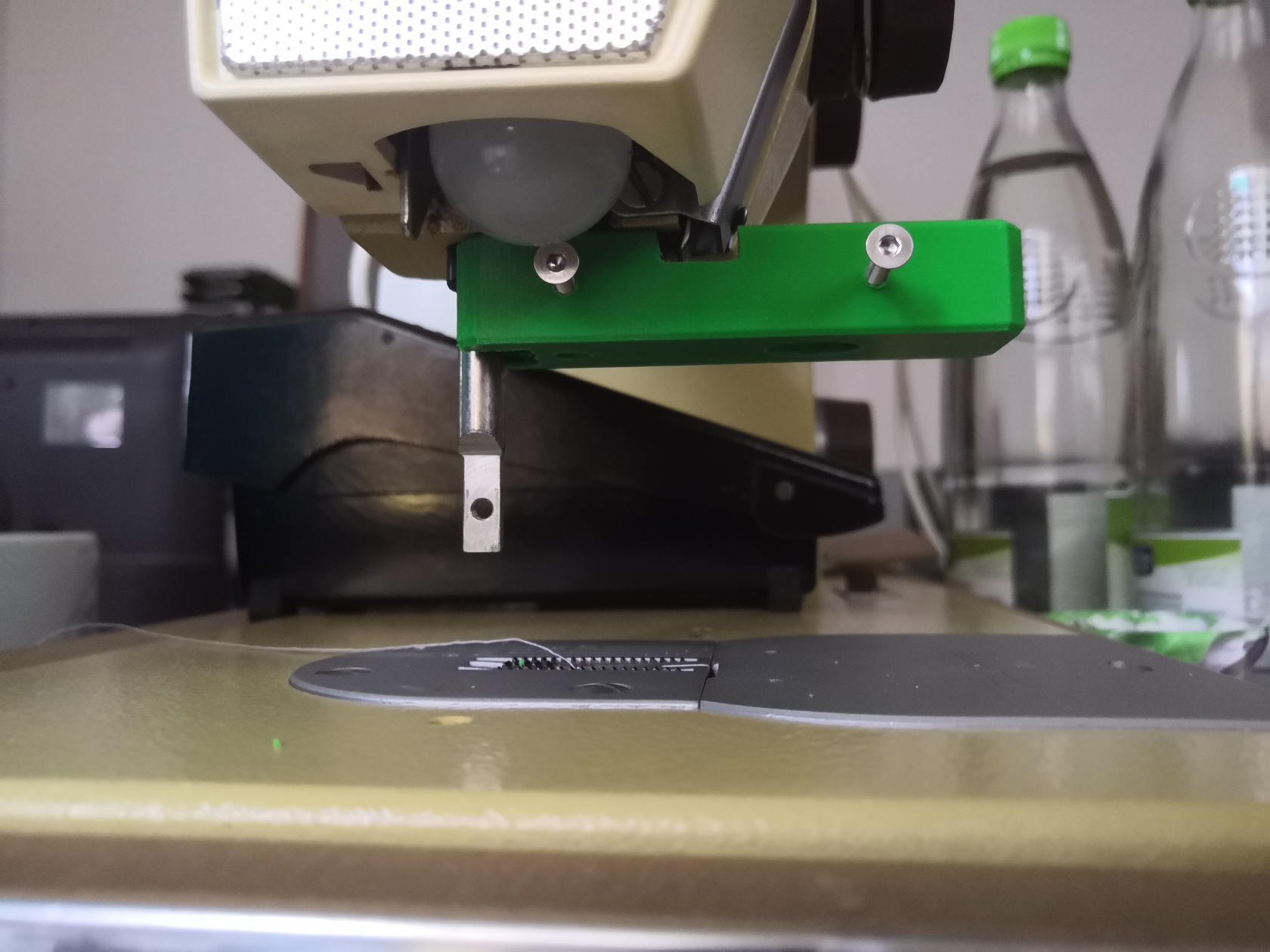

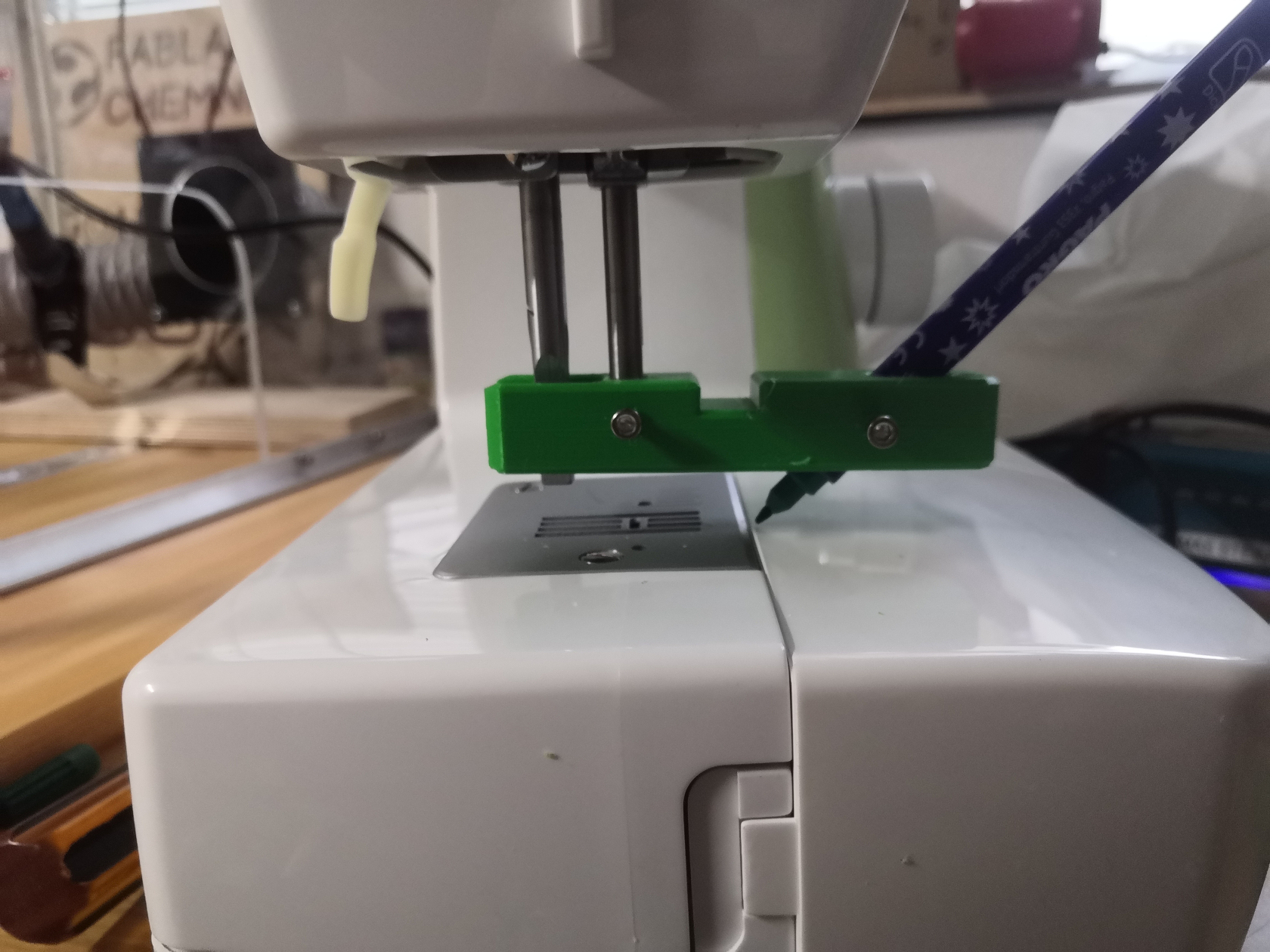

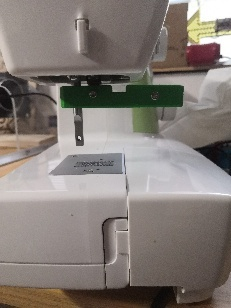

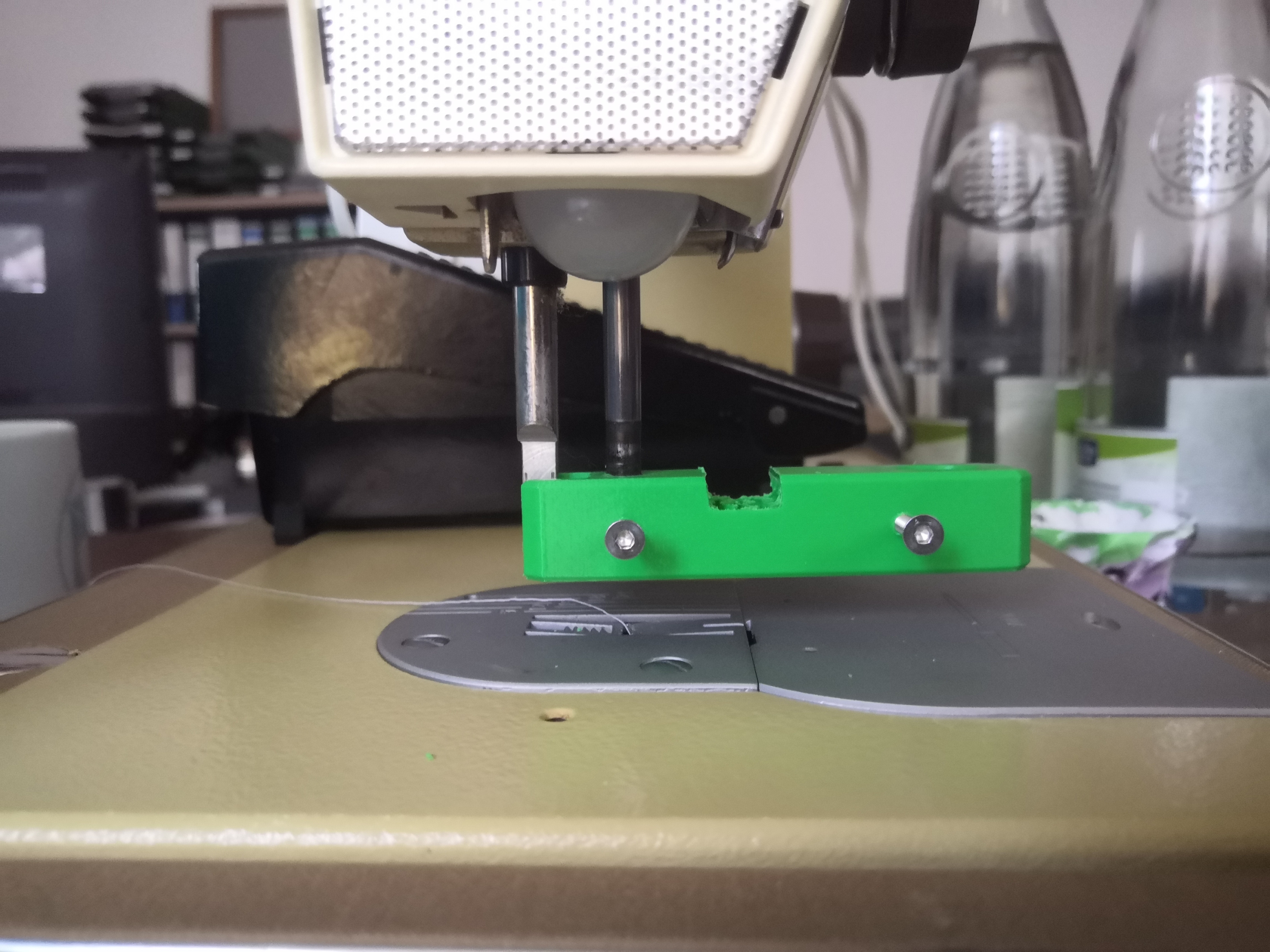

Montage auf Simple 3229 von Singer	Montage auf Veritas 8014/29 von Textima

Sicherheit der Verwendung

Vorsicht bei der Geschwindigkeit: Einklemmen ist prinzipiell möglich! Es wird empfohlen vorher langsam zu testen. Das folgende Video zeigt, dass bei unserer Singer nichts passiert.
