Schredder v2

Allgemeine Sicherheitshinweise

Vorsicht: Getriebekasten ist nicht von unten gekapselt!
Der Schreddertrichter (Hopper) ist mit ca. 50 cm Höhe gut gewählt, da beim Schreddern häufig Teilbruchstücke mit hoher Geschwindigkeit nach oben katapultiert werden und den Anwender verletzen können oder sich in den Räumlichkeiten verteilen (siehe Videos). Im Betrieb sollte deshalb sichergestellt sein, dass immer sofort nach Einwerfen der zu schreddernden Teile der Deckel bündig aufgelegt wird oder der Stopfer alles bedeckt.

Wartungshinweise

Schmieren der Ölnippel der beiden Getriebelager des Schredders alle 6 Monate
Ölen des Motors

Vorm Einwerfen von Schreddergut (Bedienung)

nur sortenrein einwerfen
vorher auf Metallbestandteile prüfen
auf Dicke prüfen - zu groß verursacht zu viel Gewalt
Teile waschen

Reinigen des Gitters / Gitterwechsel

Stifte entfernen (2 Stück)
Gitter von oben mit Hammer und flachem Schraubendreher ausklopfen

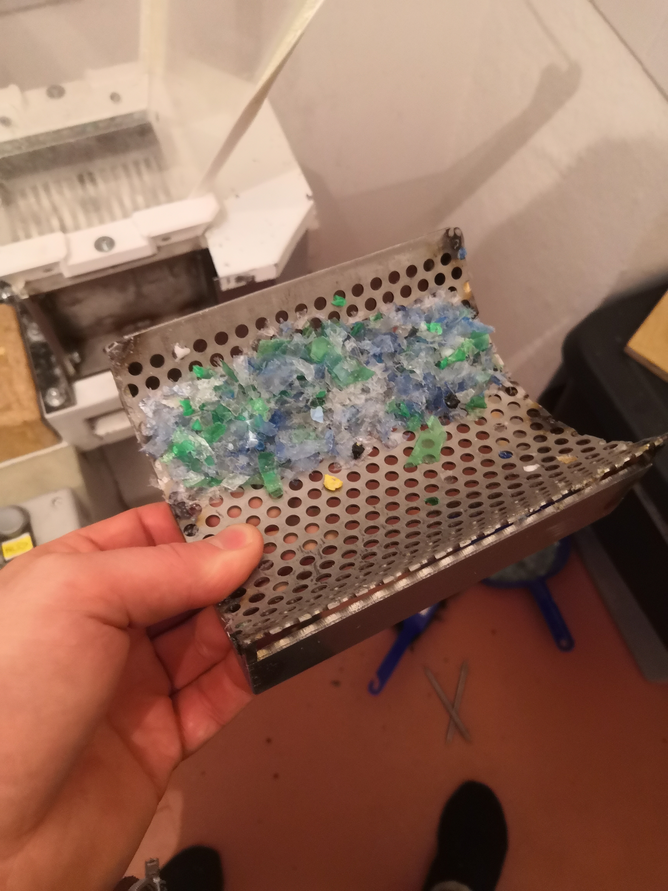

Sieb entnehmen:

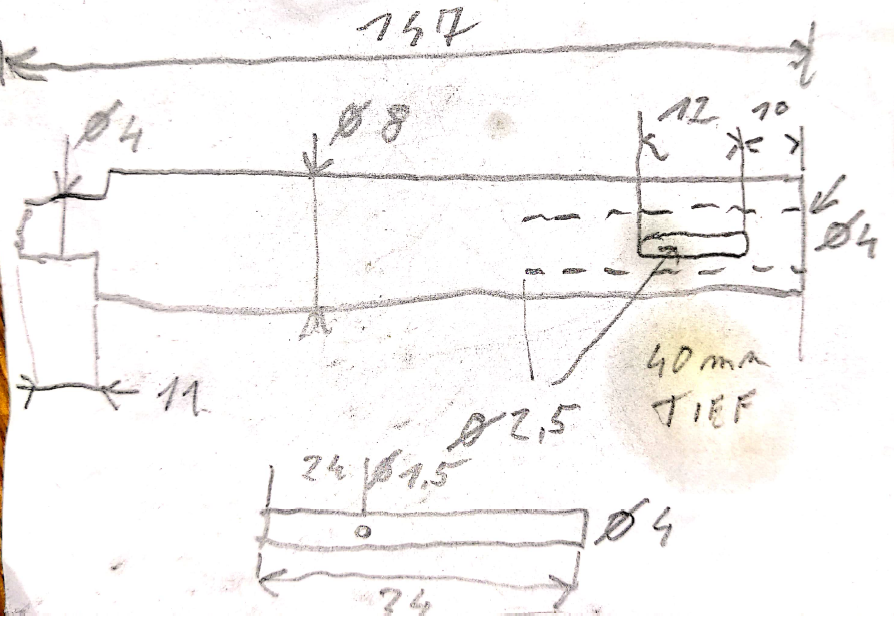

Stifte (Zeichnung)

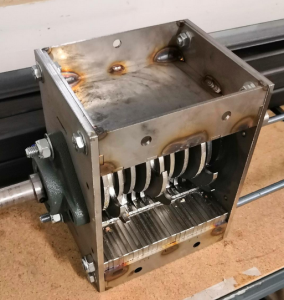

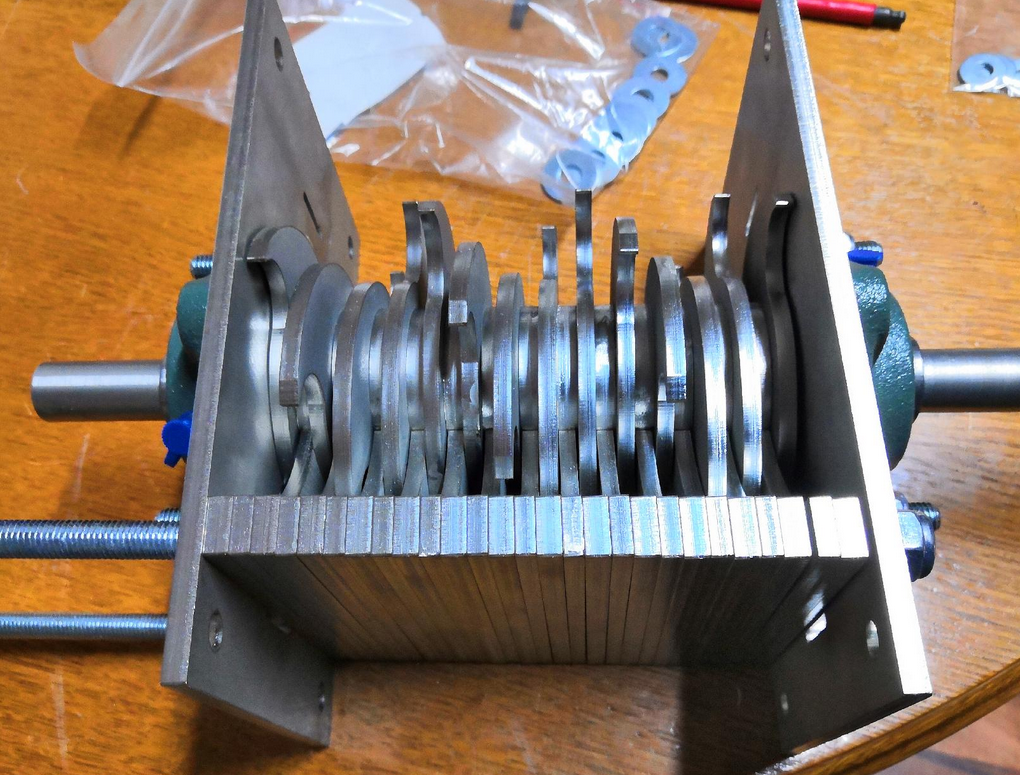

Schredderkasten

Motor "R73 DT100LS-4/TH" von SEW Eurodrive

cos φ = 0,83
Leistung = 2,2 kW
Umdrehungen pro Minuten (rmp) = 1400
IP Schutz Klasse 54
Netz: 50 Hz
Strom: 9,0 A bei 220 V oder 5,2 A bei 380 V Drehstrom
Schmierstoff nach Betriebsanleitung: VDE 0530

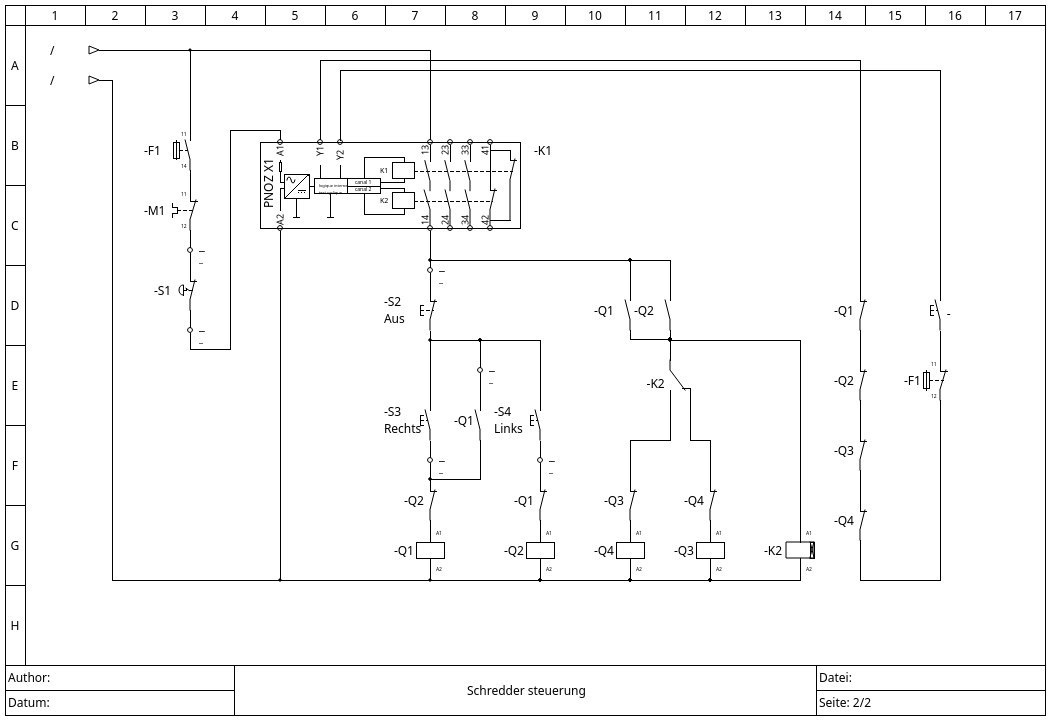

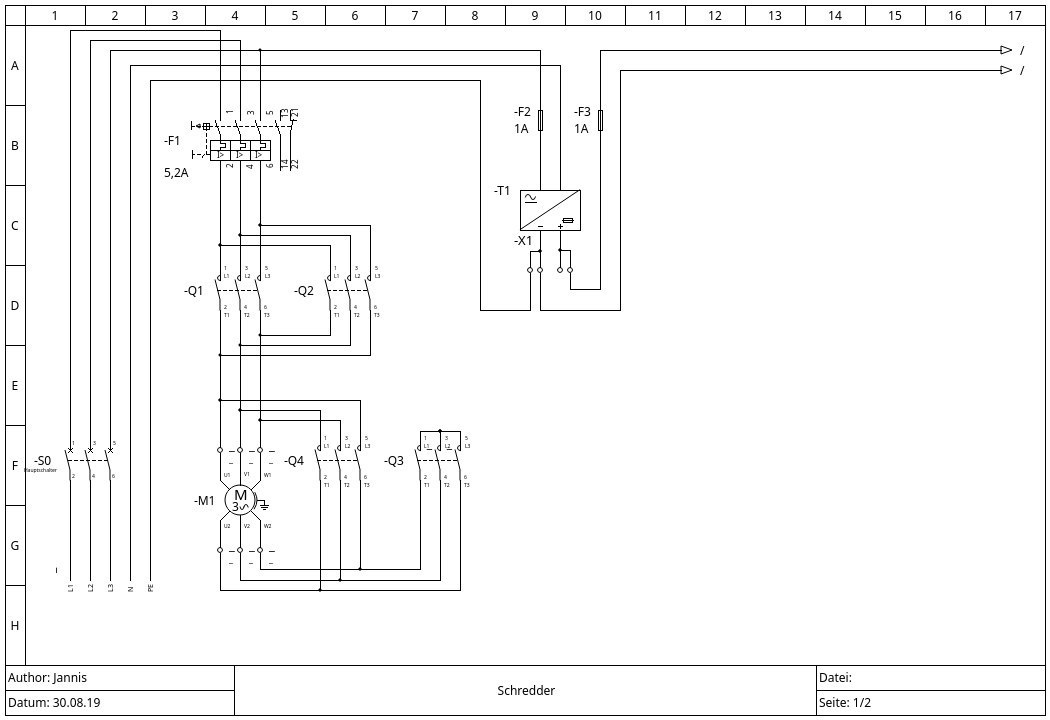

Schaltplan Motor Elektrik von Jannis

Kettentrieb

Der Kettentrieb überträgt die Motorleistung zur Schredderwelle. Die Schredderwelle hat einen Durchmesser von 20 mm, die des Motor 40 mm. Zusätzlich hat die Motorwelle eine Passfedernut 12 x 70 x 4,36 mm. Beide Wellen werden über einen gemeinsamen Kettenräderantrieb verbunden, wobei zwischen Kettenrad und Welle jeweils Taperbuchsen gleichen Außendurchmesser aufgezogen werden. Der Wellenabstand beträgt 45 cm. Die Anzahl der Kettenglieder ist XXX

Argumente für/gegen Kettentrieb

Zahnriemen
- braucht mehr Bauraum
- selbstschmierend → wartungsfreier, aber kürzere lebensdauer
- kann Dauerbelastung besser als Belastungsspitzen abhalten
- höhere Drehzahlen
- geräuschärmer als Kettentrieb
Kettentrieb
- weniger Bauraum im gleichen Belastungsfall
- bei regelmäßiger Schmierung oder Öldurchlaufbad fast unbegrenzteLlebensdauer

Aspekte vom Schredder

hohe Belastung und Belastungspitzen
geringe Drehzahl
läuft nicht 24/7 auf Belastung

CAD-Modell vom Kettentrieb: https://myhub.autodesk360.com

Bild	Produkt	Menge
	Zweifach-Kettenrad ZRT 08 B-2 1/2x5/16" 24 Zähne Material Stahl für Taper-Spannbuchse Typ 1610 - Z = 24	2x
	Zweifach-Rollenkette ähnlich DIN 8187 ISO 08 B-2-GL Teilung 1/2x5/16" mit geraden Laschen - Teilung 12,7 mm Achsabstand a = 450 mm	= 450 mm * 2 / 12,7 mm + 24 = 95 95 * 12,7 mm = 1,21 Meter → zzgl. Ersatzglieder!
	Steckglied mit Federverschluss Nr. 11/E, mit geraden Laschen - 08 B-2	2x (inkl. 1x Ersatz)
	Kettenspanner für Zweifach-Rollenkette 08 B-2 1/2X5/16" bestehend aus 14052501 + 14080200	1x
	Taper Spannbuchse 1610 - 20 mm	1x
	Taper Spannbuchse 1610 - 40 mm	1x

Gecheckte Anbieter

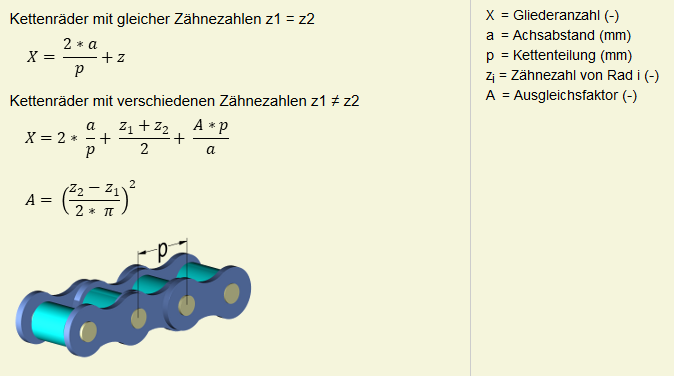

Kettentrieblänge berechnen

Zubehör

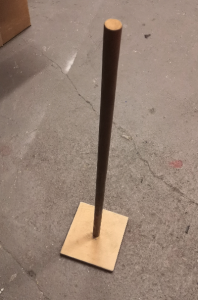

Stopfpömpel (DIY)

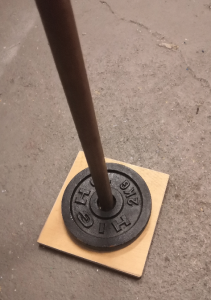

Beschwerungsgewichte für Stopfpömpel (Hantelgewichte)

Großer Schaden vom 16.06.2020

Welle gebrochen
Getriebekette runtergefallen > hat Kettenspanner abgerissen (Schraubbolzen als Sollbruchstelle)
Kette brauchte folglich Platz und hat den Metallgehäusekasten deformiert und aufgesprengt
Taperbuchse-Passfeder-Verbindung demoliert
Schneidmesser große Abnutzungen an den Klingen nach nur 2 Stunden Betrieb → wahrscheinlich müssen die Messer getauscht werden gegen einen anderen Werkstoff oder die Messerspitzen müssen regelmäßiger aufgeschweißt und plangeschliffen werden. Problem: Messerklingen aus V2A → Werkstoff ist nicht härtbar (außer "Borinox"-Verfahren) und versagt schnell. Siehe https://bortec.de/blog/borinox-haerten-von-rostfreiem-stahl/ und https://batz-burgel.com/en/metal-trading/steel-product-range/edelstahl-v2a

Projektdateien

Siehe https://cloud.stadtfabrikanten.org
