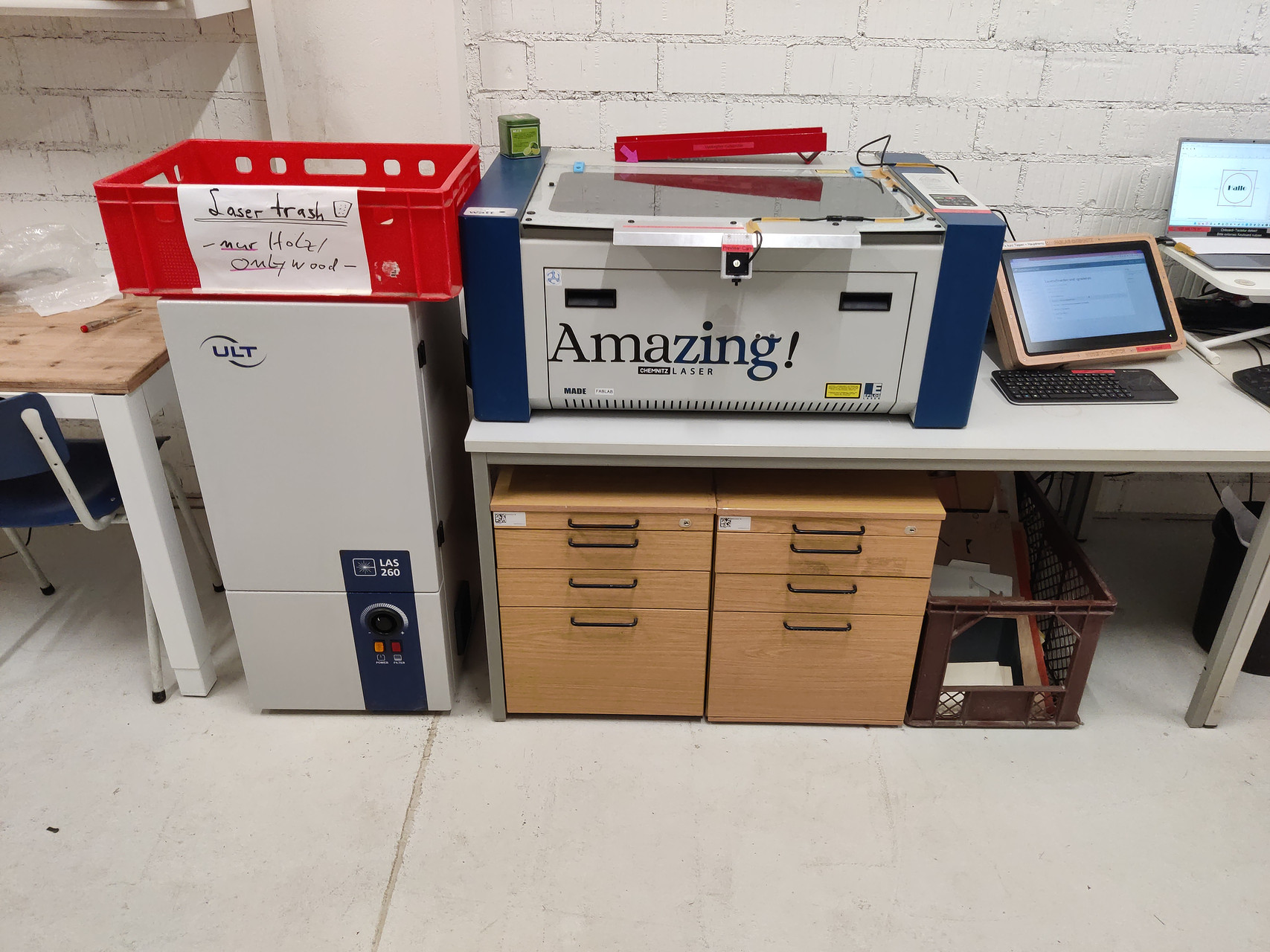

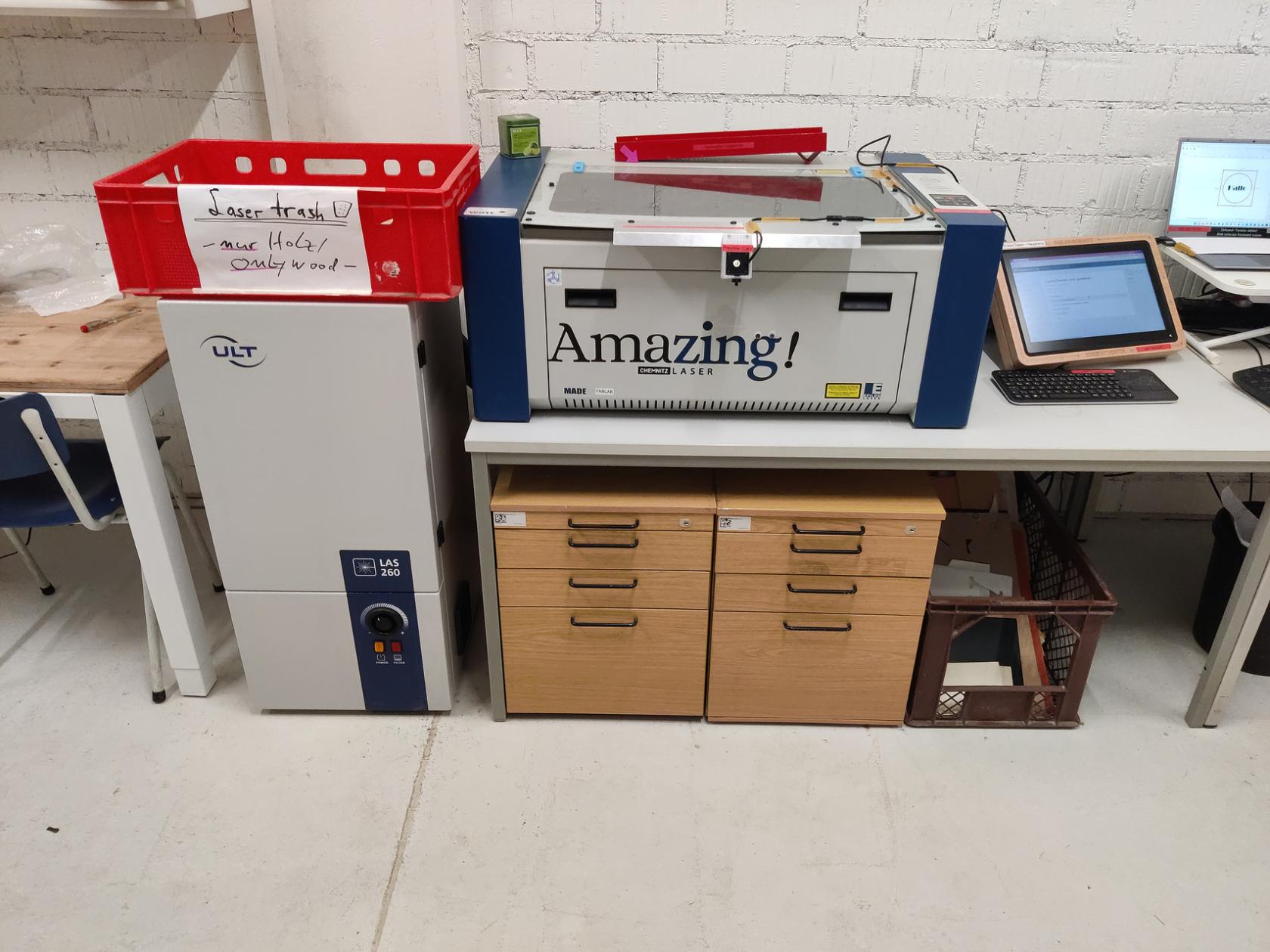

Systemübersicht

Offizieller Link: https://www.epiloglaser.com/laser-machines/legacy-systems/zing-16-24

Komponenten und Kosten

Unser komplettes Lasersystem besteht aus:

Software und Treiber

• Für den Laserbetrieb eingerichtet ist der Laptop "Mister Beam" (statische IP-Adresse 192.168.178.90 auf LAN-Interface!)

• Die Firmware des Systems ist die aktuellste (1.0.0.8). Hinweis: Auf der Webseite werden auch 1.0.1.4 und 1.0.1.6 verlinkt, aber beide zeigen schließlich auf 1.0.0.8!

• Wir verwenden für das Arbeiten nicht den Epilog Job Manager, sondern Visicut in Version 1.9 (Version 2.1 funktioniert aktuell nicht und macht Probleme - Stand 06.07.2025)

Netzwerk

Der Laser wird explizit nicht per USB angeschlossen, sondern über RJ45. Auf diese Weise können wir damit Visicut benutzen.

• IP 192.168.178.88 (Port 515)

• Subnetz 255.255.255.0

• Gateway 192.168.178.1

Absaugung

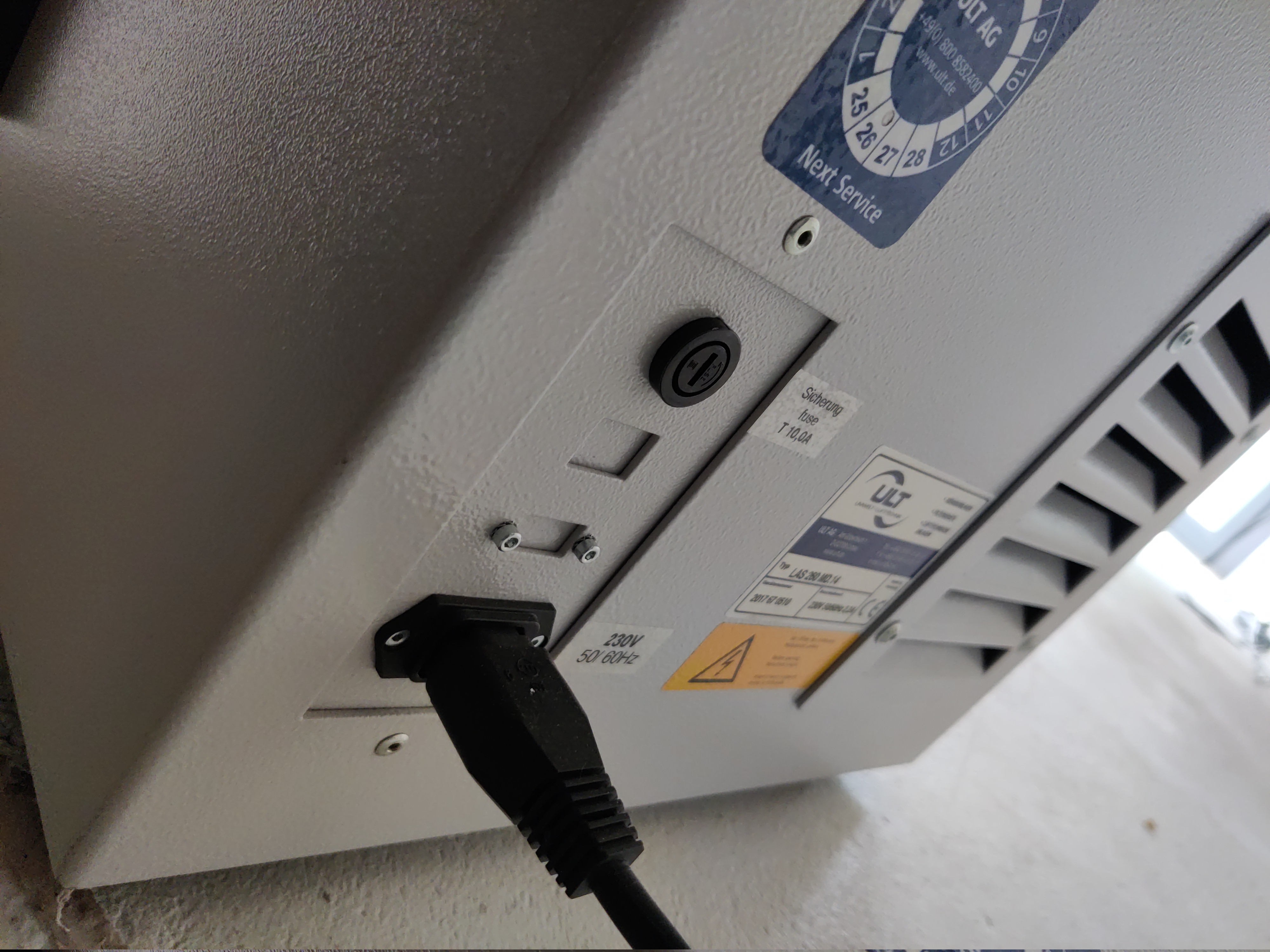

Die Absaugung kann per Kippschalter ein- und ausgeschalten werden. Ein Modul für die Steuerung per USB oder COM-Port ist nicht vorgesehen (siehe leere Aussparung Geräterückseite):

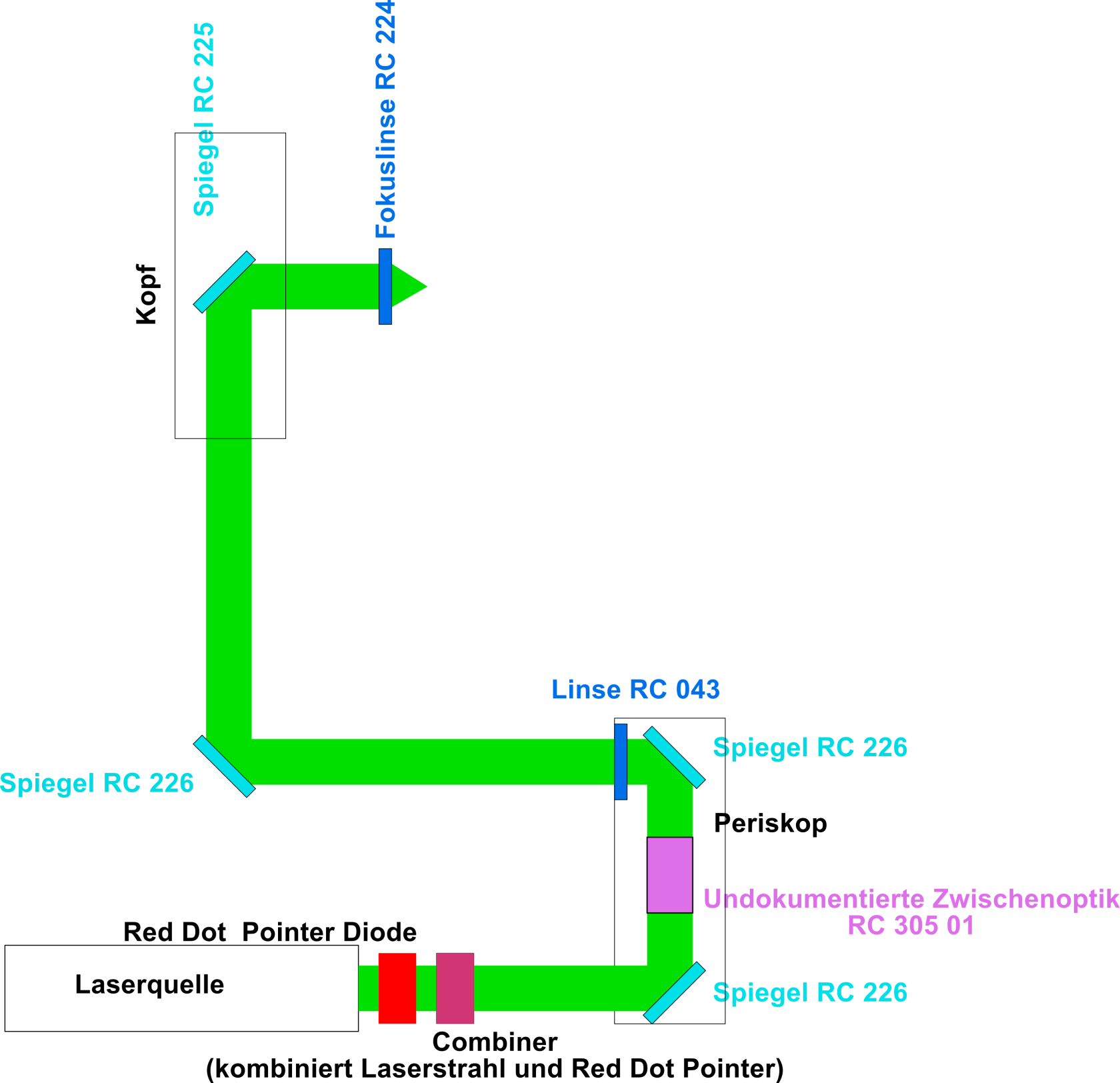

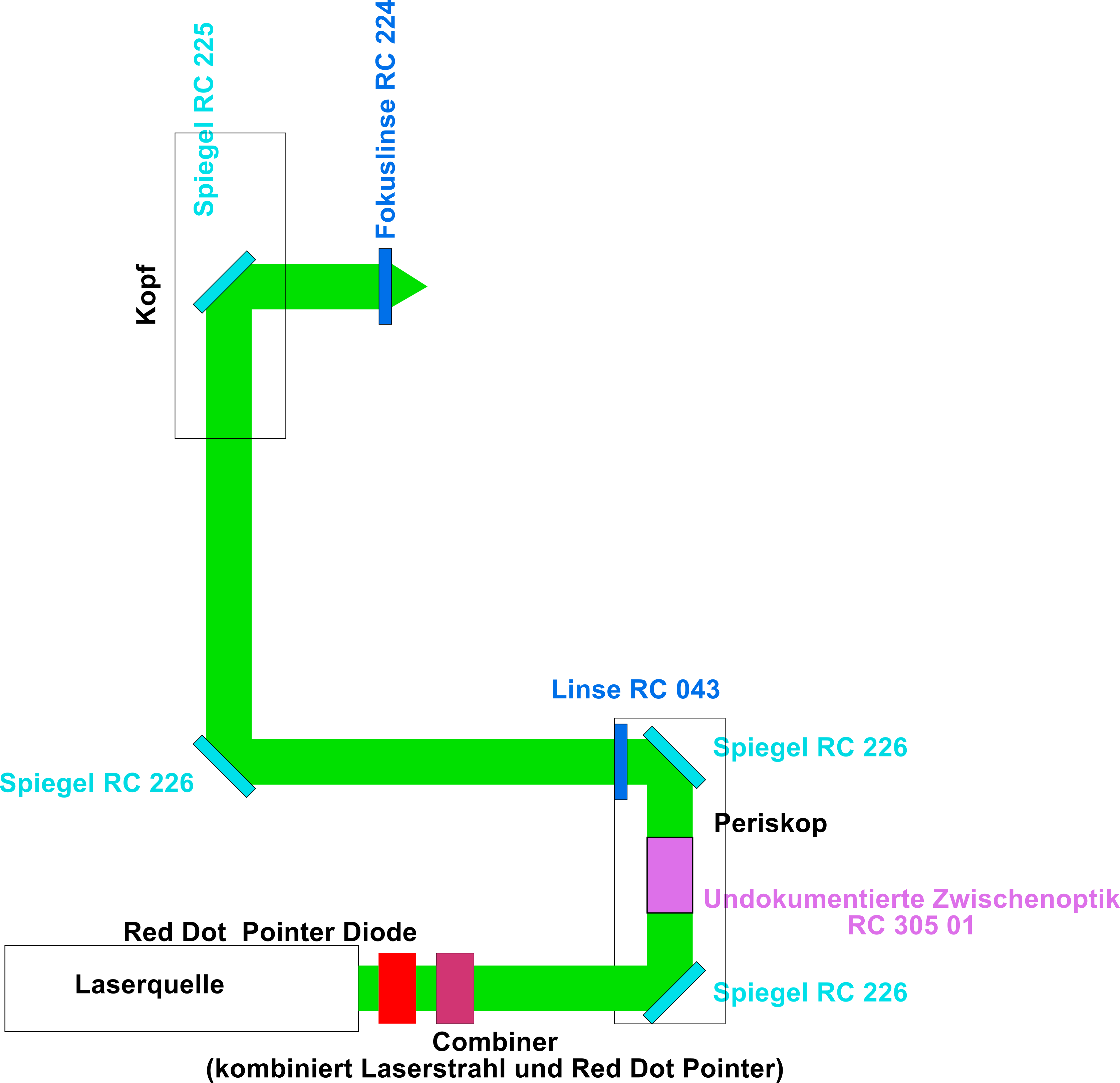

Schema Strahlverlauf (Optiken, Spiegel, Linsen)

Modifikationen

Unser Laser ist nicht mehr 100% original ;-) Folgende Dinge haben wir am System verändert:

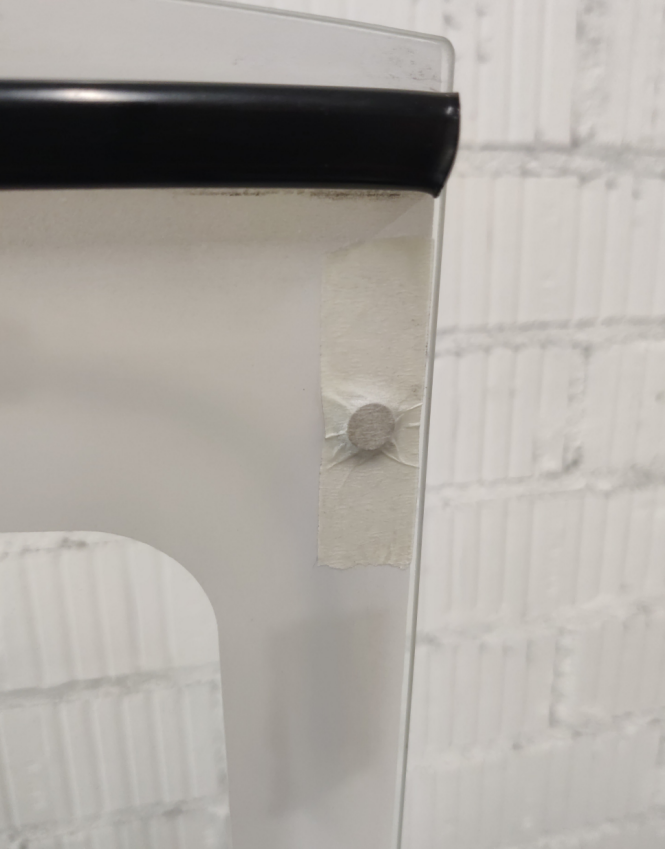

Verbesserung der Reed-Kontakte

Links und rechts am Deckel befinden sich zusätzliche Magnete auf den Originalmagneten, damit der Abstand verringert wird. Dadurch ist der Deckelkontakt garantiert und es gibt keine Aussetzer mehr beim Lasern.

Do's und Don'ts / Starthinweise

• Beim Start von Visicut muss der erste Laserjob u.U. 2x gesendet werden, weil es einen anfänglichen Datenübertragungsfehler gibt
• bei längerer Standzeit des Lasers ohne aktive Nutzung ist das Gasgemisch in der Laserquelle u.U. nicht optimal verteilt. Erste Laserschnitte können deshalb zu Beginn unterbrochen sein. Um ganz sicher zu gehen kann zu Beginn ein kleiner Job auf einem Stück Restholz ausgeführt werden, um die Laserquelle ausreichend zu aktivieren. Als Problem wird es in der Regel dann gesehen, wenn es mehrfach am Tag passiert (also zum Beispiel nach 2 Stunden). In den Einstellungen am Laser können Konfigurationswerte für Laser Match und Laser Tickle eingestellt werden. Wenn es damit nicht behoben wird, dann sollte ein Laserquellentausch in Betracht gezogen werden.

Wartung

Messen der Laserleistung

Das Messen der Laserleistung der Quelle kann mit einem Ophir Comet erfolgen. Das Messinstrument darf dabei nicht in den Brennpunkt der Linse gelegt werden und darf nur für eine definierte Zeit aufgeheizt werden. Andernfalls wird das Messinstrument beschädigt.
