Änderungsprotokoll

• 11.04.2023 (Mario)
  • Firmware und Software Update auf TNG v2 2023.03.30

• 20.03.2023 (Mario)

  • Update Estlcam auf 11.245

• 20.03.2023 (Mario)
  • Update Estlcam auf 11.245

• 07.03.2023 (Mario)

  • Firmware und Software Update auf TNG v2 2023.02.20

• 20.02.2023 (Mario)

  • neue Opferplatte anfertigen, montieren, planfräsen (2 Durchgänge je 1mm)

  • Saugschuh noch weiter mit Bandsäge verkürzt, damit dieser nicht mehr beim Planfräsprogramm kollidiert

• 15.01.2023 (Mario)

  • Firmware und Software Update auf TNG v2 2023.01.04

• 14.02.2022 (Mario)

  • Firmware und Software Update auf TNG v2 2022.02.10

  • X und Z Endschalter alle festgeklebt (Kabel hatten Wackelkontakte)

  • Z-Max Endstop getauscht

  • Wartung Staubsauger (ausblasen, Beutelwechsel)

• 03.02.2022 (Mario)

  • Y-min Endschalterkabel mit Heißleim fixiert, weil ein Wackelkontakt während der Fräsvorgänge mehrere Frässtopps getriggert hat

  • 2x Schrauben in Opferplatte getauscht (größerer Schraubenkopf), weil locker geworden

  • Estlcam:

    • Sicherheitshöhe von 5mm auf 1mm gestellt (weil +5mm bereits obehalb der Endschaltergrenze liegt!)

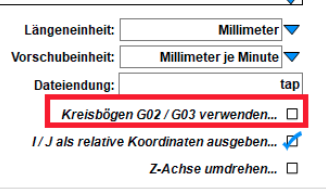

    • Kreisbögen G02/G03 deaktiviert, da diese von PlanetCNC nicht korrekt unterstützt werden und zu Fehlern beim Fräsen führen. Diese Option wurde sozusagen wieder rückgängig gemacht


    •

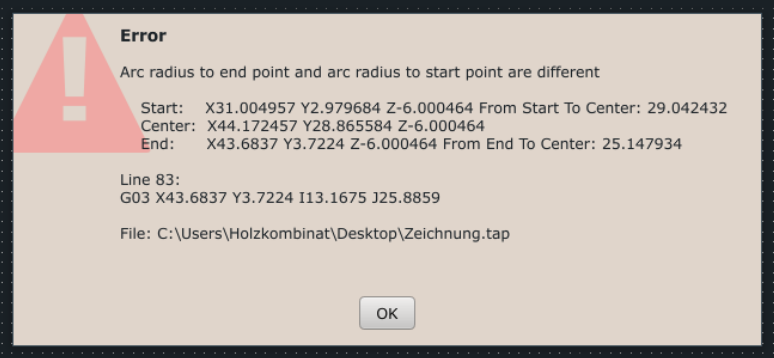

  • Fehler in PlanetCNC TNG v2:


    •

• 20.01.2022 (Mario)
  • Fräser 2 Tage in Bref eingelegt und gereinigt (nach ca. 5 Durchläufen) → optisch wie neu
  • Start + End GCode geändert: LogFile erstellen und Beginn + Ende in Log File eintragen (gut für Fräskalkül)
• 17.01.2022 (Mario)
  • Y-Riemen getauscht und Y-Steps neu kalibriert 176,80000 → 177,20000
• 14.01.2022 (Mario)
  • X-Riemen ausgebaut und geprüft → i.O.: keine Überdehnungen
  • X-Stepper geölt und geprüft (ohne gespannten Riemen)- > i.O: keine Schrittverluste (kein Stottern)
  • X-Riemen Befestigungsschrauben getauscht gegen Außensechskantschrauben
  • Saugschlauch absteckbar gemacht (zum besseren Saugen des Arbeitsplatzes)
  • Z-Probe in Schaumstoffhalfter gesteckt, damit diese nicht versehentlich während eines Jobs aufeinanderteffen und den Job in NotAus versetzen
  • X Limit von 1040 auf 975 gesetzt und Soft Limits reaktiviert → Fräser hängt über Maschinenportal in gefährlicher Nähe zum Bediener-PC
• 13.01.2022 (Mario)
  • Y-Riemen gerissen (Ersatz bestellt)
  • Bett plangefräst (1mm Dicke abgenommen). Fräsprogramm wurde erstellt und im Seafile-Ordner abgelegt (kann immer wieder genutzt werden!)
  • Saugschlauch wurde so befestigt, dass er nicht mit dem Fräskopf kollidieren kann (nach oben gehängt)
  • Spindel: Elektrischer Hauptanschluss oberhalb festgeschraubt (war locker)
  • Estlcam
    • G0 X-100 Y0 in GCode Job-Ende hinzugefügt (Maschine soll automatisch zurückfahren)
  • PlanetCNC TNG v2
    • Utilities > Error & EStop Counter enabled
    • Update PlanetCNC TNGv2 von Version 2021.11.15 auf Version 2021.12.08 (Board Firmware ist immer noch 2021.11.15)
    • Run time correction von 0,5 auf 0,0 gesetzt → Zeit passt besser zu reellen Messwerten und Estlcam-Vorschauzeit (nicht jedoch der Job Export Zeit von Estlcam)
  • Backlash angepasst
    • X = 0.05000 → angepasst auf X = 0.34000 → dann nochmals angepasst: X = 0.2000
    • Y = 0,06
  • Saugschuh: Fuss flacher gemacht (ca. 4mm) wegen Kollision zwischen Gantry und Spindelkopf
• 12.01.2022 (Mario)

  • Kreisbögen G02/G03 in EstlCam aktiviert

  • Min RPM auf 6000 in EstlCam gesetzt

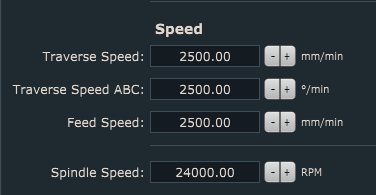

  • PlanetCNC Traverse Speeds angepasst (G00/G01 Moves beschleunigt)





    •

    • Saugschlauch länger auf Bett gezogen
