Zykloiden-Zeichenmaschine - Die Zonengabi
Intro / Features
Die Zonengabi ist eine Zeichenmaschine, die für unseren Kritzelkurs "Kühne Kritzeleien und Kinkerlitzchen" im Jahr 2022 entstanden ist und seither tolle Bilder entstehen lässt. Die Maschine besteht aus einem großen Drehteller und bis zu drei Achsen, auf die die bewegliche Zeichenmechanik installiert werden kann. Je nach Installation lassen sich spiropraphenähnliche Bilder generieren.
Prinzipielle Parameter, die das Bild verändern, sind zum Beispiel:
- Drehzahl der Motoren (Potetionmeter)

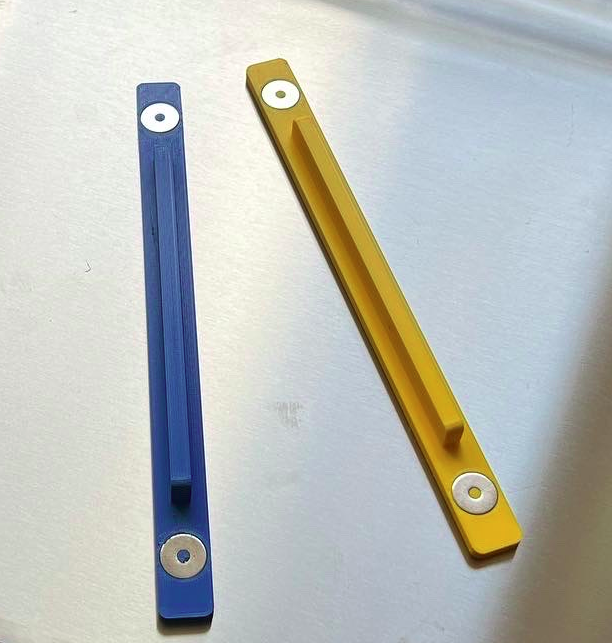

- Installationsart der Leisten
- Lochmuster der Leisten (welche Paarung)
- 2 oder 3 Scheiben isntalliert?
- Motorsignal gespiegelt auf mehrere Schrittmotoren oder volle Einzelkontrolle=
- Tauschen der Stifte und Farben
- Variieren der Lochabstände
- Verändern der Tellerstellung (initialer Drehwinkel zueinander) - kann auch durch Abbremsen einer Scheibe erreicht werden (Motor gezielt Schritte verlieren lassen)
Heißer Tipp: Die Zonengabi kann mit ihrer Plattform auch ideal als einfache Drehplattform für Fotoreihen zweckentfremdet werden!
Stückliste / Komponenten
- Breadboard
- 4x Signal Generator DC 15-160V/5-12V PWM
- 1x PC ATX-Netzteil
- 1x Kaltgerätekabel
- 4x Schrittmotor Nema 17
- Drehplattform mit Übersetzungsgetriebe und Abrollvorrichtung
Thing: https://things.fablabchemnitz.de/#/document/view/abe12ab6-5811-486c-99d8-25e9d145aa96/content
Signalgeneratoren
- Jumper zum Setzen der Drehzahl/Frequenz:
- 100 - 1.000 Hz (Low)
- 1.000 - 5.000 Hz (Medium)
- 5.000 - 100.000 Hz (High)
- Jumper zum Setzen des Steuermodus
- Frequenz (Pulse) (passend für Schrittmotoren), oder
- PWM
- Potentiometer zum Feinjustieren der Geschwindigkeit
- Ein/Aus-Schalter
- Wechselschalter CW/CCW (Drehrichtung)
- 2 Pin Terminal für Eingangsspannung (12-160V)
- 6 Pin Terminal für
-
5-12V Input
-
Co-Positiv
-
Co-negativ
- ENA (enable für die Endstufen)
- DIR (direction)
- PUL (pulse)
-

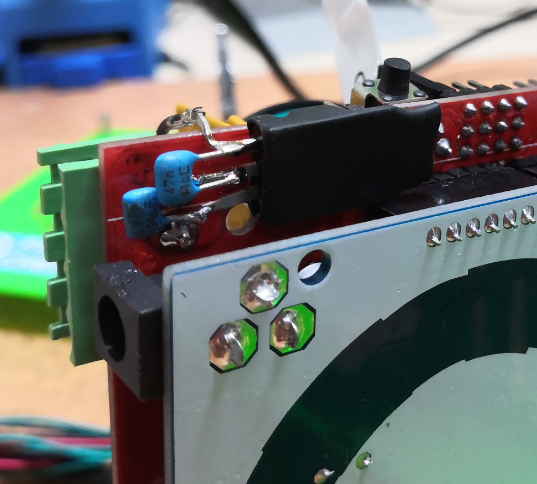

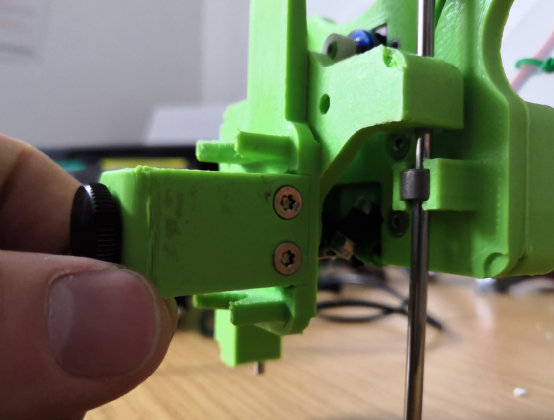

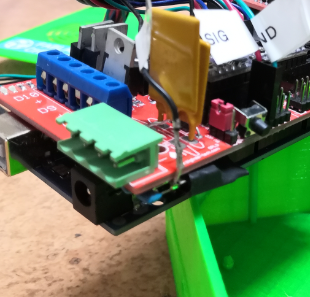

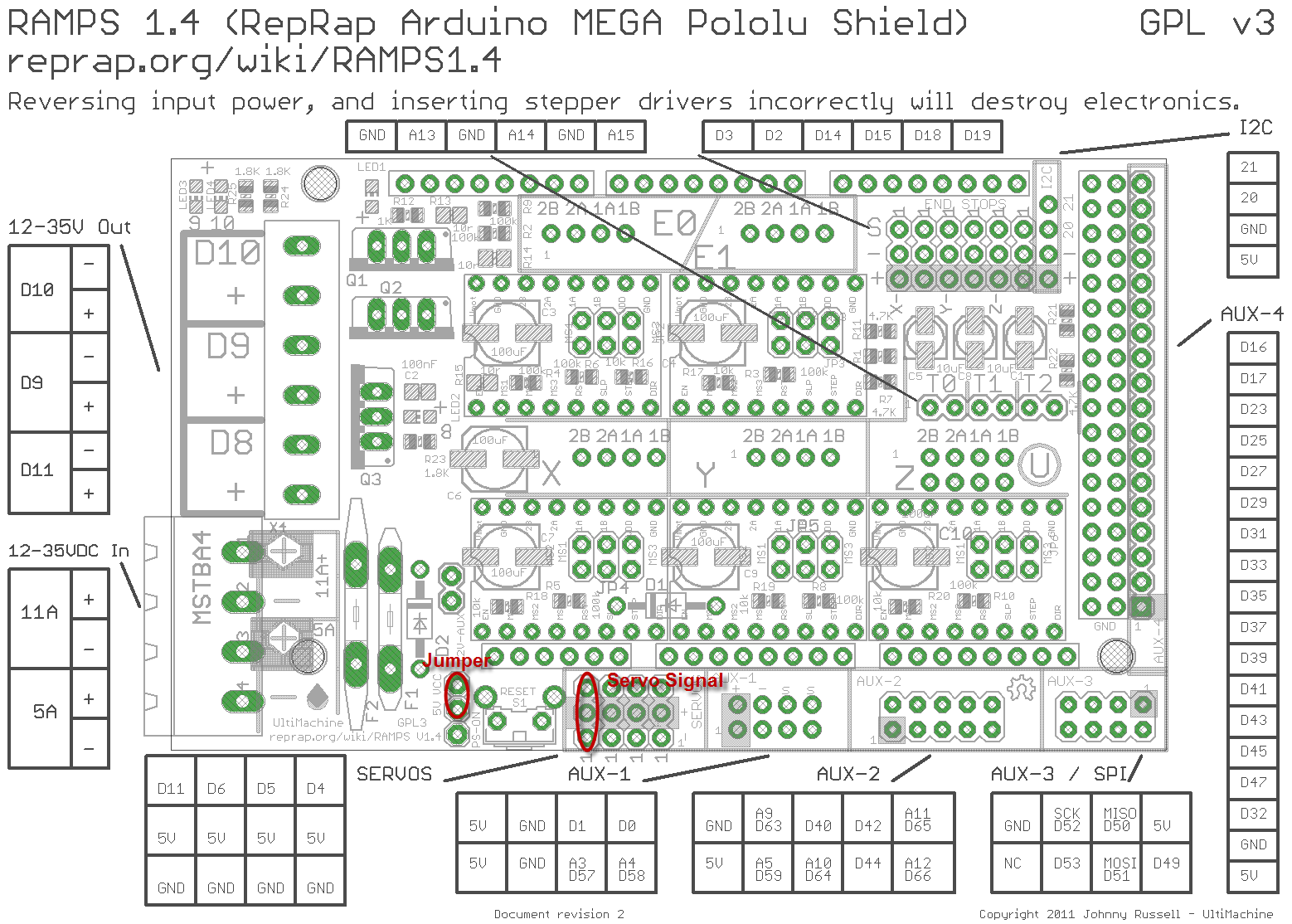

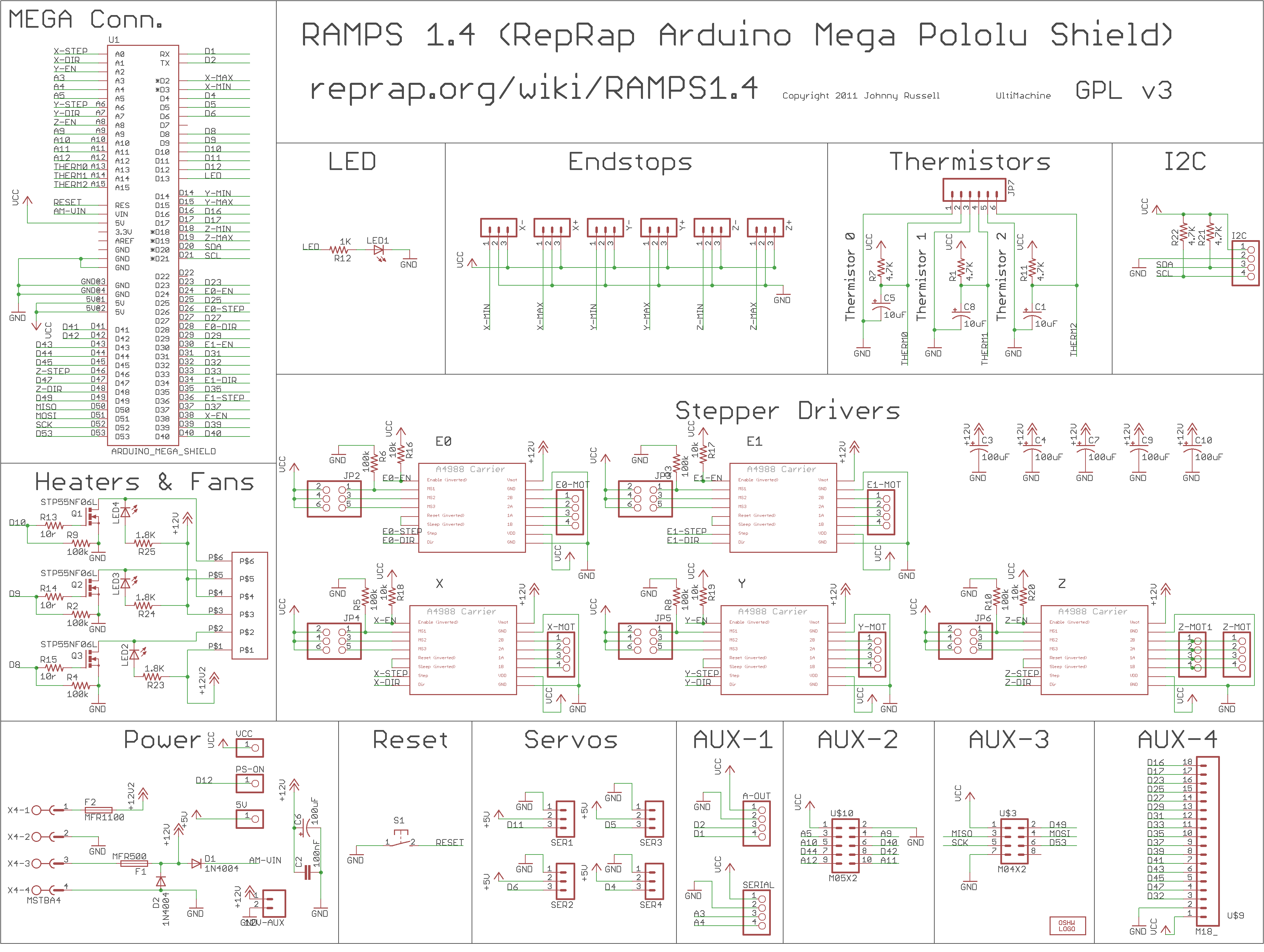

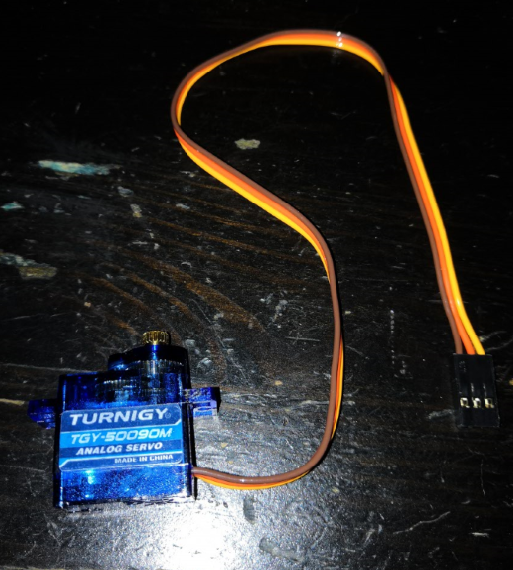

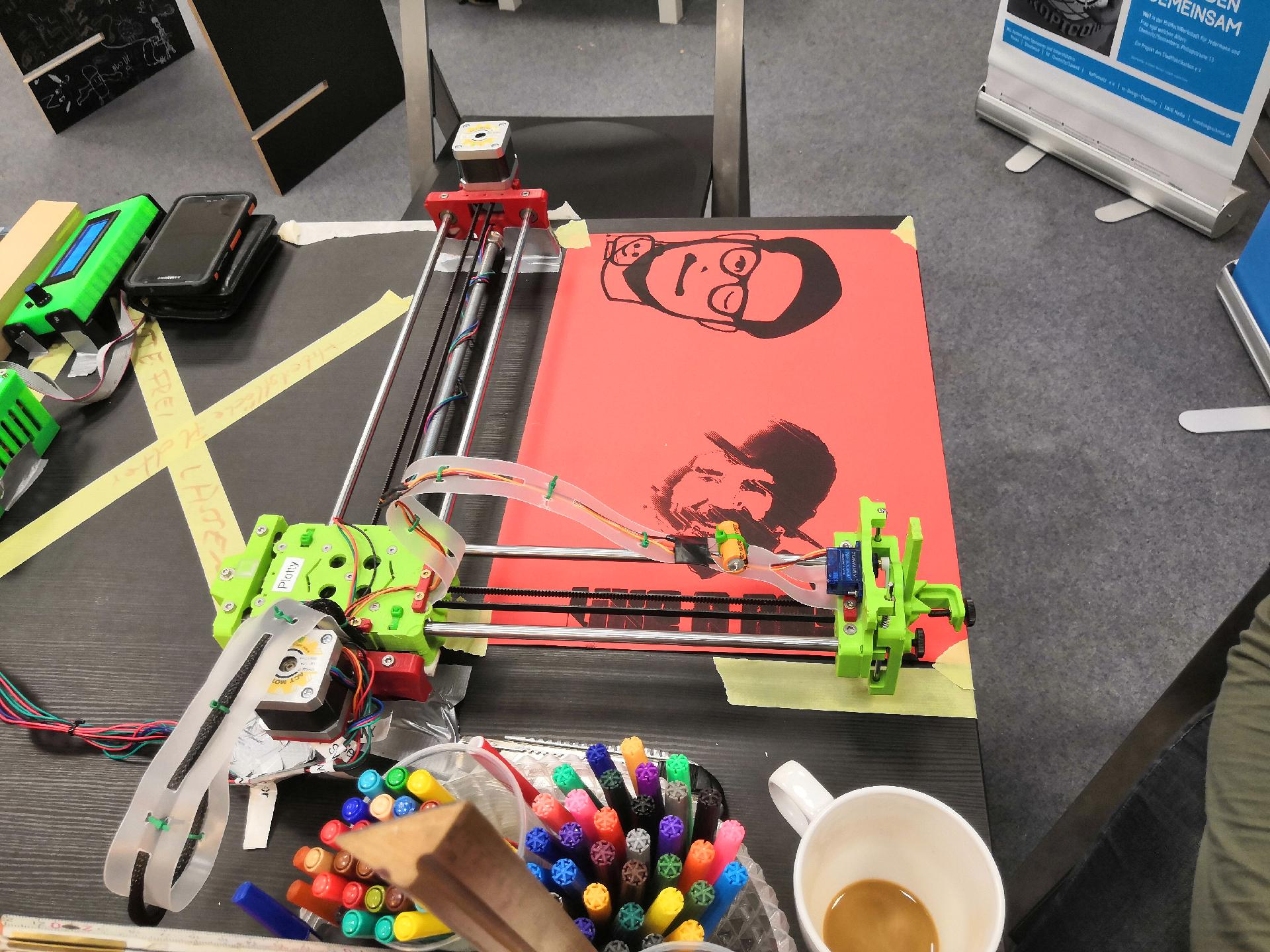

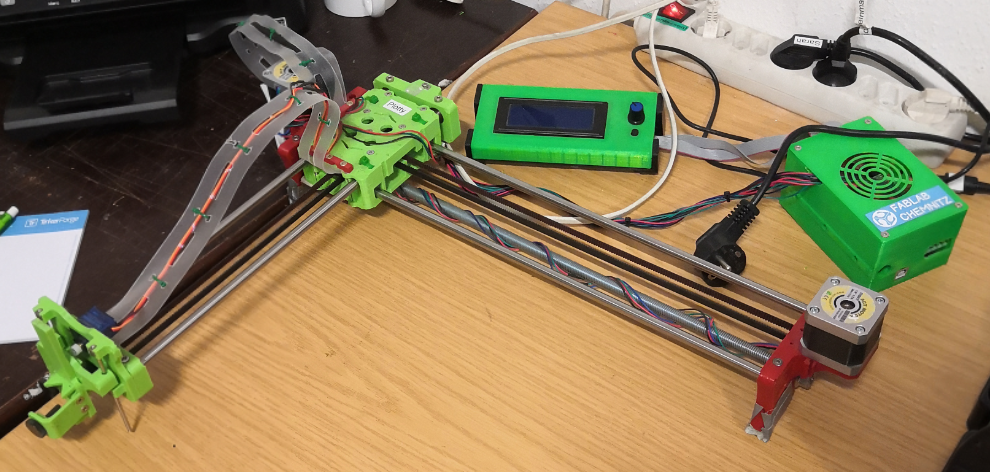

Kritzeleien mit Wunderwuzzi und Co.

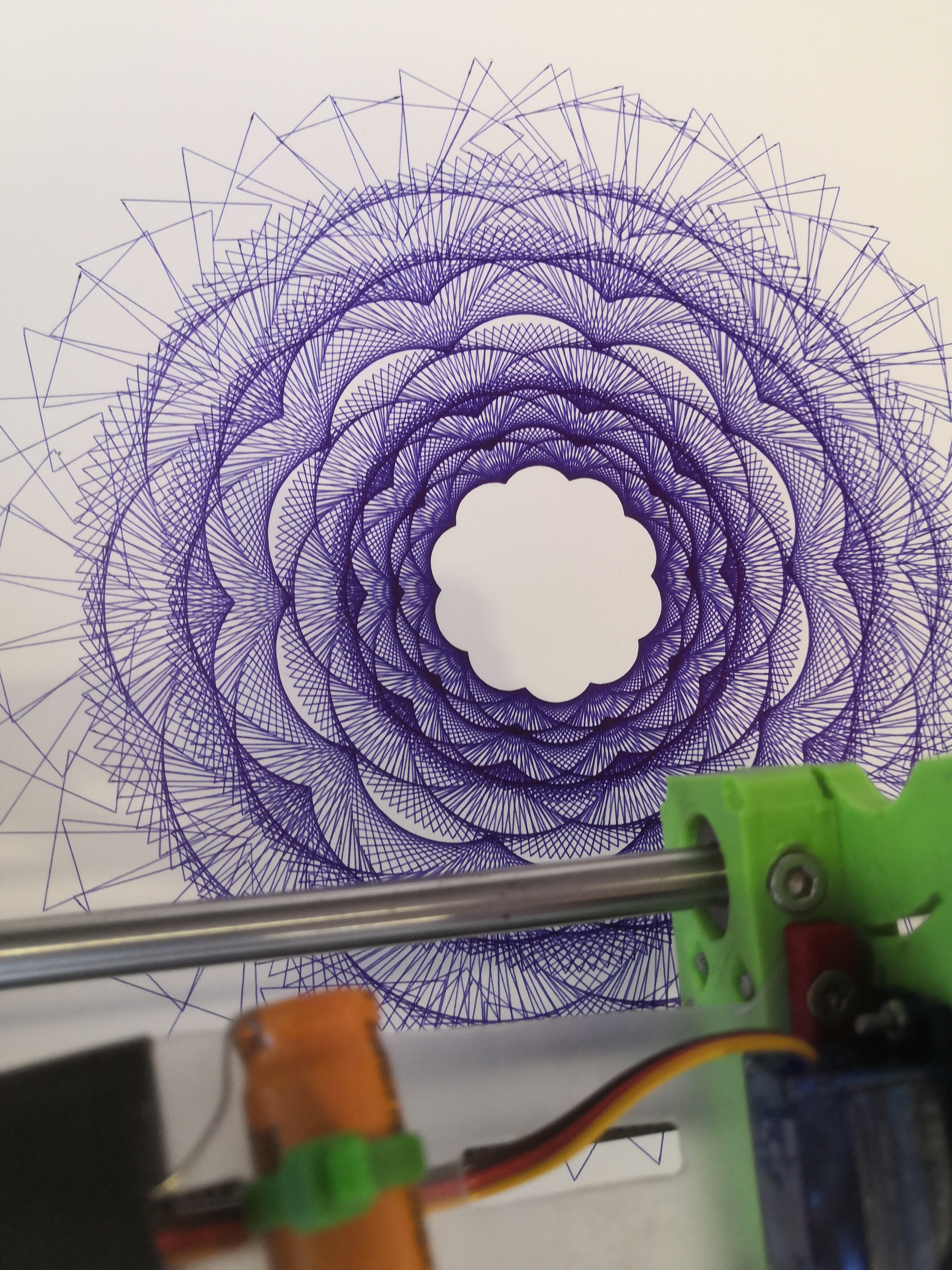

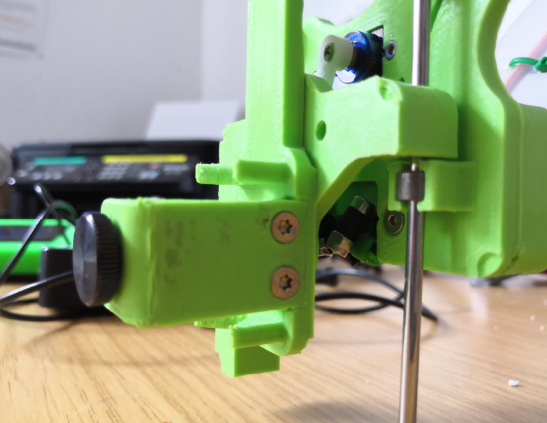

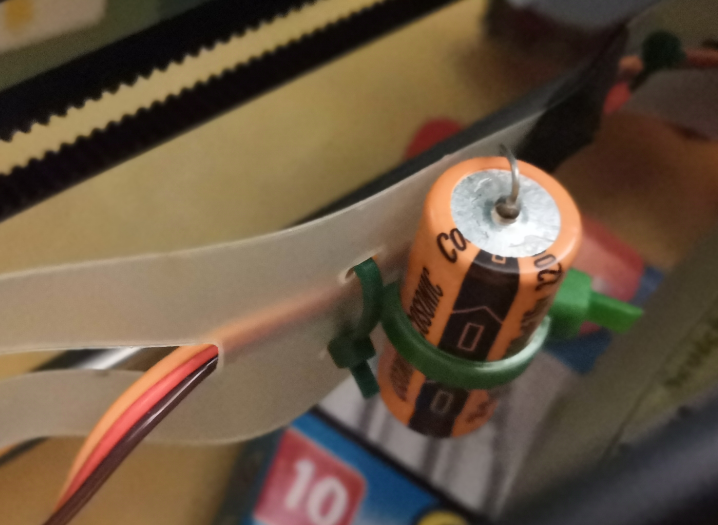

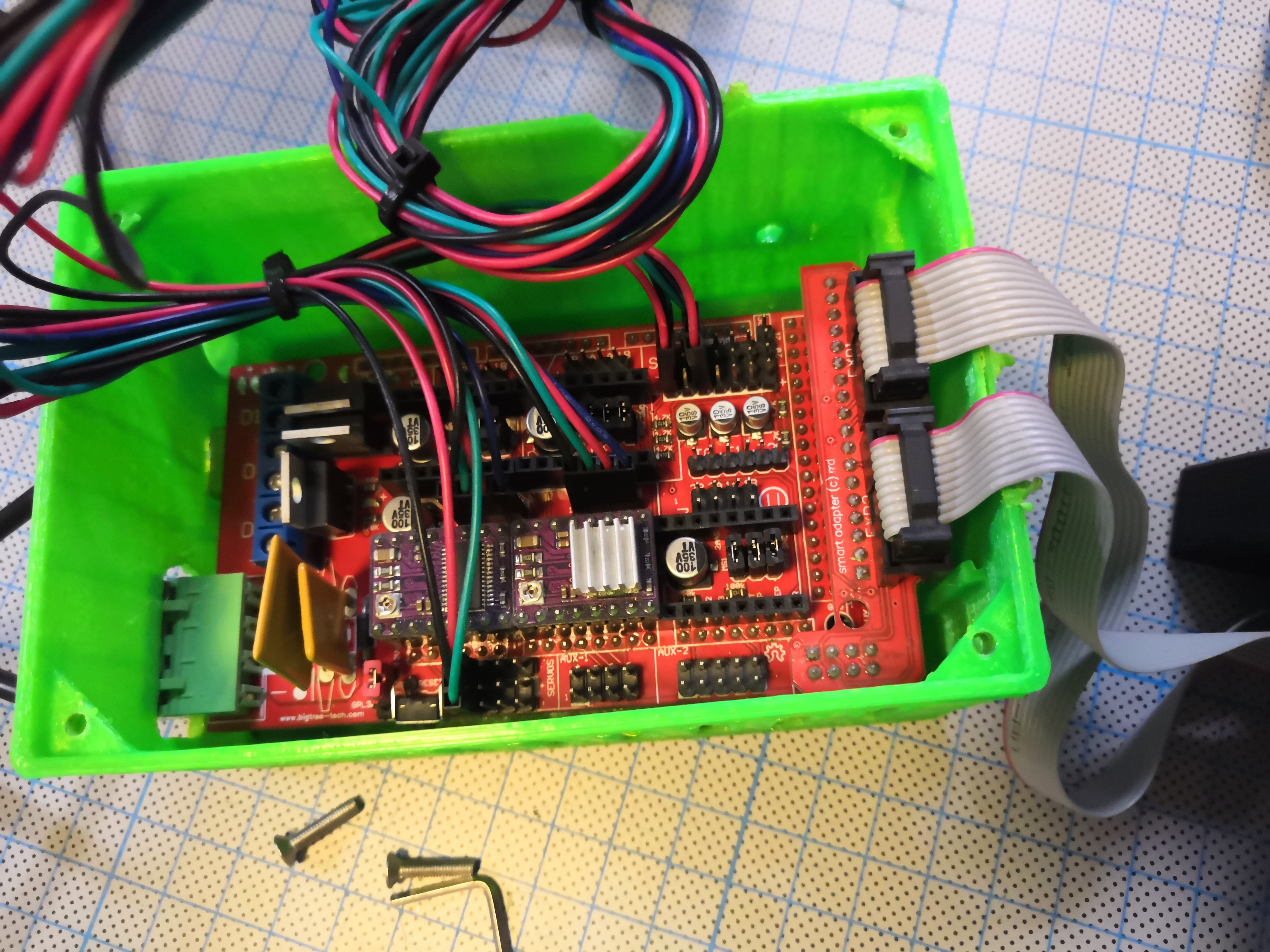

Basierend auf unseren Tests während unserer Veranstaltungsreihe "Kühne Kritzeleien und Kinkerlitzchen" haben wir auch Wunderwuzzis umgebaut.
Kreisel aus alten CDs
Mit CDs können auf einfache Art und Weise interessante Zeichenergebnisse auf Papier zu Tage gebracht werden. Dazu basteln wir uns eine 3D-gedruckte Halterung, in dessen Mitte wir Bleistifte, Eddinge, Fasermaler oder andere Stifte einspannen können. Je nach CD-Größe, Stiftlänge, Stiftgewicht, Höhe der Stiftmontage und dem Schwung aus dem Handgelenk erzeugen wir so individuelle Kurvengeometrien. Teilweise kommen die Kreisel sogar ins Hüpfen und erzeugen gepunktete Kurven.
Stückliste
- 1x alte CD
- 1x Stift
- 1x 3D-Druck Halterung. Source Files → https://gitea.fablabchemnitz.de/FabLab_Chemnitz/Div3D/src/branch/master/CDs%20Kreiselhalter
- für 8,6mm Durchmesser
- für 16mm Durchmesser
- 1x Madenschraube M4
Werkzeugliste
- Heißleim
- Heißklebepistole
- Gewindeschneider M4
- Sechskantschlüssel, passend für Madenschraube
Rüttler mit alter CD
Dieses Zeichenwerkzeug (Kritzelbot) kann ganz ohne Löten hergestellt werden (vorrausgesetzt, alle Komponenten wurden passend dafür beschafft)
Stückliste
- 3x Fasermalstift, z.B. wie im Photo (Durchmesser ca. 10mm)
- 1x alte CD
- 1x Gleichstrommotor (Typ: Johnson DC-Motor 732129-00 - Motorkörper 20mm Durchmesser, 25mm lang, mit Zahnrad auf der Welle (5,4mm Durchmesser) und Steckern für Flachhülsen)
- 3D-Druck Teile (Source Files → https://gitea.fablabchemnitz.de/FabLab_Chemnitz/Div3D/src/branch/master/CD%20R%C3%BCttler)
- 3x Stifthalterung
- 1x Motorhalterung
- 1x Unwucht
- 2x Kabelbinder 2mm x 15cm
- 1x 9V Batterieclip
- 1x 9V Block
- 1x Kippschalter
- ca. 10cm alte Litze (0,5mm Querschnitt - Farbe egal) - z.B. von PC-Netzteil
- 4x Flachsteckhülse 2,8mm (rot)
- 3x Madenschraube oder Zylinderschraube M4 (zum Fixieren der Stifte in den Halterungen)
- Heißleim-Sticks (zum Fixieren wackeliger Komponenten bei Bedarf)
- Deko (z.B. Wackelaugen)
Benötigtes Werkzeug
- Akkuschrauber
- Metallbohrer
- 10mm (Löcher für Sitfthalterungen und Kippschalter)
- 6mm (Loch für Kippschalter)
- 5,7mm (Unwucht auf Zahnrad)
- 3mm (für Durchführung Kabelbinder und Kabel)
- Heißleimpistole
- Quetschzange (Crimpzange) für Flachsteckhülsen
- Abisolierzange
- Seitenschneider (zum Trennen von Kabeln und überstehenden Kabelbinderenden)
- Sechskantschlüssel für Madenschrauben
- Gewindeschneider M4
- Holzunterlage (Opferholz zum Bohren)
Arbeitsschritte in Kurzfassung
- Markieren der Loch-Positionen für
- die drei Stifthalter mit dem Edding. Idealerweise 120° verteilt auf der CD-Oberfläche
- den Kippschalter
- Gewinde in die Stifthalter schneiden (Gewindeschneider in Akkuschrauber einspannen und mit niedriger Geschwindigkeit einschneiden)
- Madenschrauben in Stifthalter einfädeln (alternativ Zylinderschrauben)
- Bohren der 10mm Löcher für die Stifthalter (Holzunterlage zu empfehlen). Ggf. in mehreren Schritten bohren, falls die CD widerspenstig ist (z.B. erst mit 3mm, dann mit 6mm, dann mit 10mm)
- Bohren des 6mm Lochs für den Kippschalter
- Kippschalter auf CD montieren (Schalter nach oben zeigend)
- Motor auf Motorblock montieren (2x Kabelbinder; überstehenden Rest abschneiden)
- Unwucht auf Motorzahnrad montieren (ggf. vorher aufbohren) - Montage mit Heißleim oder einfaches Aufstecken, je nach Unwuchtgeometrie
- Motorblock und 3x Stifthalter mit Heißleim montieren (alternativ können diese auch verschraubt werden; hierzu ist die Stückliste entsprechend anzupassen)
- 9V Clip mit Heißleim auf CD fixieren
- Kabel konfektionieren: Flachsteckhülsen auf 9V Clip aufbringen sowie ein Käbelchen auf ca. 10cm ablängen und an beiden Enden jeweils eine weitere Flachsteckhülse aufcrimpen. Tipp: sollten die Adern des 9V Clips zu dünn sein und deshalb der Draht wieder rausrutschen, dann kann ein dickeres Stückchen Kabel (ca. 1cm) abgeschnitten und abisoliert werden. Wird dieses parallel zum Clip-Kabel eingecrimpt, ist der Umfang dick genug
- Kabel und Batterie anstecken
- Stifte in die Stifthalter einstecken
- Schalter ein und los gehts!
Zeichenpendel
Komponenten
- Pendel, 300g
- Gegengewichte (von Webmaschine)
- Neodymmagnete für Gewichtsfeinjustage der Gegengewichte
- Angelschnur
- Führungen (z.B. Lampen oder Deckenhaken)
- leere, entgratete Katzenfutterdose
- Klebeband
- Stifte
- Zeichenuntergrund
