Projektbeispiele

Weihnachtliche Schaufenstergestaltung von Stefan Meyer

Der Anfang

Seitens der Fachpraxis für Ergotherapie & Logopädie Jaqueline Kroll, kam die Idee eine Schaufensterdekoration mit winterlichen Motiven zu gestalten. Die erste Idee war, diese Motive mit der Schere auszuschneiten, dann zu laminieren und das aufzustellen. Aus dieser Idee machte ich, nach Rücksprache, ein Projekt für das FabLab Chemnitz. Das winterliche Motiv erhielt ich von der Fachpraxis für Ergotherapie & Logopädie.

Bildbearbeitung: von analog nach digital, von Rastergrafik zur Vektorgrafik

Das Motiv war eine Skizze auf Papier, welche zunächst so aufbereitet werden musste, um dieses lasern zu können. Als erstes wurde das Bild hochauflösend eingescannt (600 DPI) und Flecken und überflüssige Granulierungen und Markierungen mit der kostenfreien Software PhotoScape entfernt. Außerdem wurden einige Lücken geschlossen, um nach dem Lasern möglichst wenig Nacharbeitungsaufwand zu haben, denn nur geschlossene Kurvenzüge können auch aus einer Rohplatte gelöst werden. Nach der groben Aufbereitung wurde das Bild mit InkScape revektorisiert und nochmals nacharbeitet. Dabei wurden einige Kanten geglättet und gerade gerückt, sowie das Höhenniveau links- und rechtsseitig angeglichen. Das Ergebnis ist eine PDF-Datei, die via Adobe PDF Reader direkt in den Dashboard-Treiber des Epilog Lasers eingespeist werden kann.

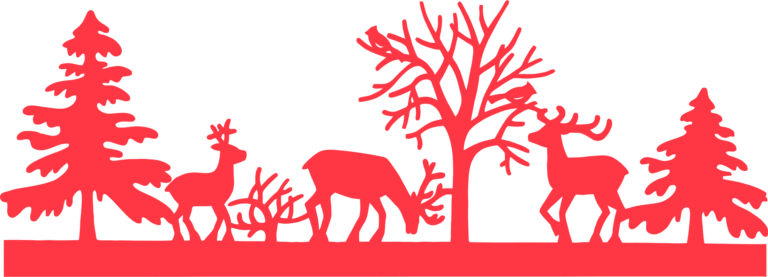

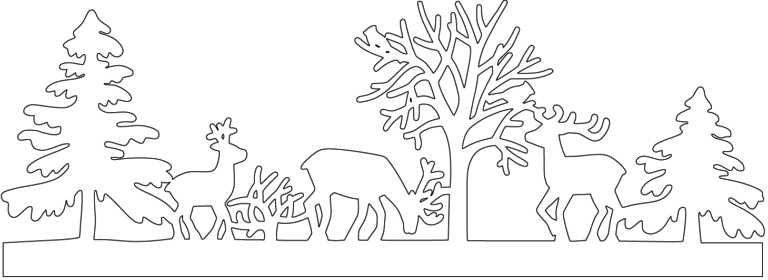

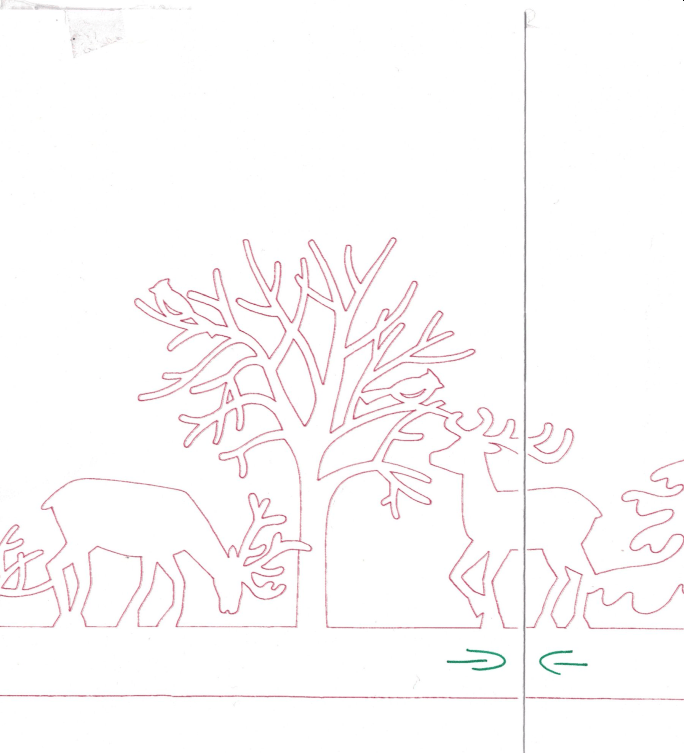

Ausschnitt des Scan-Ergebnisses Vektorisierte und bearbeitete Datei Laserfertige PDF

Nun wird’s holzig

Nach der aufwendigen Umwandlung in eine Vector-Datei wurde dieses Motiv mit unserem Zing Laser von Epilog weiterbearbeitet. Dafür wurde Meranti-Sperrholz in 5 mm dicker Ausführung verwendet. Hierbei mussten zunächst passende Segmente auf der Tischkreissäge gesägt werden, denn der Laser fasst maximal 610 x 305 mm große Platten. Die Motivgröße beträgt 58 cmm in der Breite und 21 cm in der Höhe. Entsprechend wurden die Platten auf ca. 60 x 25 cm geschnitten, um noch einen Puffer zu haben, jedoch möglichst wenig Grundmaterial zu vergeuden.

Nach- und Weiterbearbeitung

Es wurden insgesamt zwölf Stück dieses Motivs benötigt. Es sollten sechs einzelne Teile, jeweils zwei Motive hintereinander (Stereo Effekt), gefertigt werden. Eine Beleuchtung war auch gefordert. Als Farbe der fertigen Deko war weiß gewünscht. Nach dem Lasern begann die Herstellung des Fußes und parallel dazu das Vorstreichen – auf Grund der vielen Ecken und Winkel des Motivs eine zeitaufwendige Arbeit. Bedingt durch den Laser sind die Schneidkanten sehr dunkel und die Farbe musste in mehreren Schichten aufgetragen werden, um jene Schnittkanten optisch auszubessern. Nach dem Grundanstrich erfolgte die Lackierung.

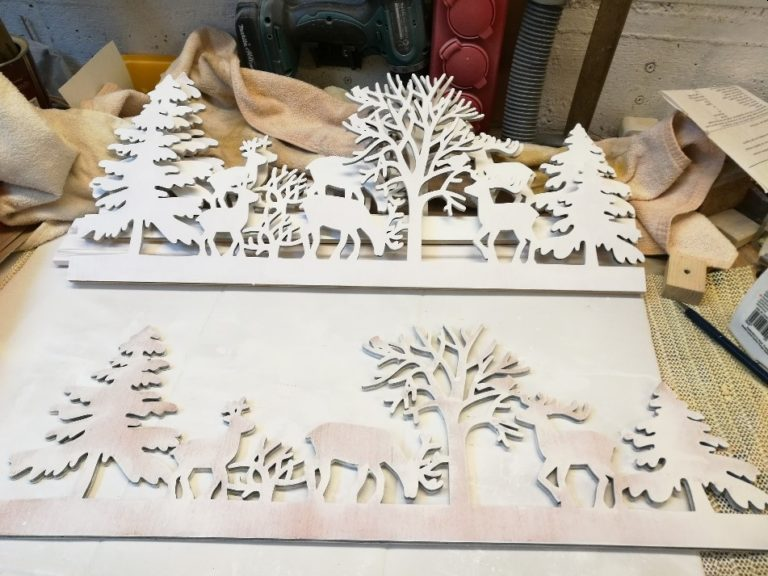

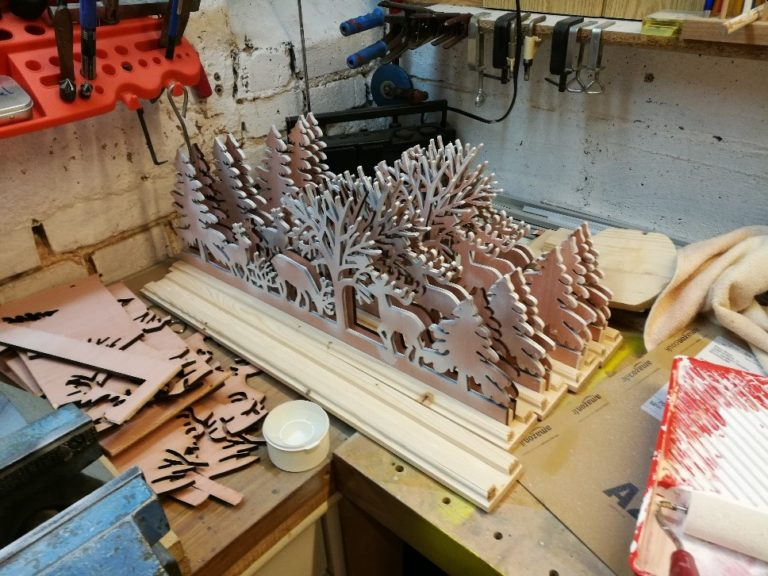

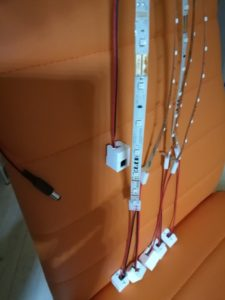

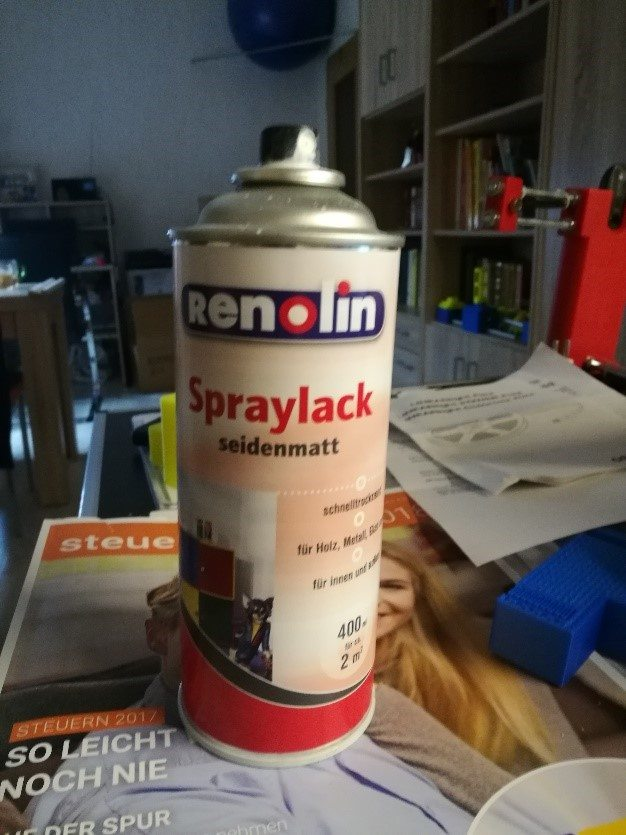

Mit Grundanstrich Ein Zwischenüberblick Ohne Lack geht nix! Vorbereiten der LED-Streifen Die Elektrik

Es werde Licht!

Die Beleuchtung befindet sich zwischen den beiden Motiven. Aus drei Metern LED-Band erfolgte der Zuschnitt für jedes Element. Jedes Element kann einzeln oder auch nebeneinander aufgestellt werden. Über einen Hohlstecker auf der einen Seite und einer DC Buchse auf der anderen Seite ist eine Verbindung der einzelnen Elemente untereinander problemlos möglich. Die Hohlbuchse wurde in einem Gehäuse, welches mit einem 3D Drucker hergestellt wurde, untergebracht. Die Motive sind als eine Einheit miteinander verschraubt und diese wiederrum ist dem Fuß verschraubt.

Das Ergebnis und Übersicht über die Kosten

Das Projekt wurde der Fachpraxis für Ergotherapie & Logopädie Jacqueline Groll am 22.12.2017 übergeben.

Die Kosten und Materialaufstellung ist wie folgt dokumentiert:

Die Kosten für das Lasern betrugen 225,00 €
Die Kosten für das weitere Zubehör:

Gesamt: 56,88 €

Damit ergibt sich ein Gesamtpreis von 281,88 €, pro Element 46,98 €. Dabei wurde keine Arbeitszeit berechnet.

Lasergravieren und Ätzen von Leiterplatten

Ein getesteter Weg von der Grafik bis zur fertigen Single Layer Platine

1. Grafik entwerfen

→ Inkscape (dirty way, um eine Schaltung zu zeichnen) - besser wäre KiCAD

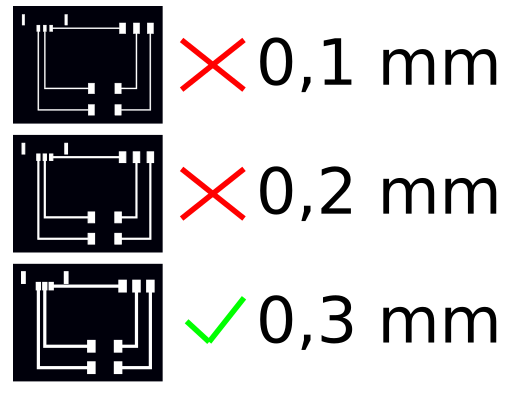

→ Stegbreite essentiell: zu dünne Linien werden später nicht graviert und teilweise zu stark weggeätzt. Kritische Minimalbreite ca. 0,5 mm!


Stegbreite 0,1 mm 0,2 mm 0,3 mm

Ergebnis






Stegbreite

0,35 mm

0,45 mm

0,50 mm

Ergebnis




in diesem Beispiel gab es leider bereits Überstreichungen in der Gravur, da die Abstände zu gering ausfielen

Für dieses Beispiel war eine Stegbreite größer 0,35 mm nicht möglich, da sich die Pads sonst gegenseitig berührt und kurzgeschlossen hätten

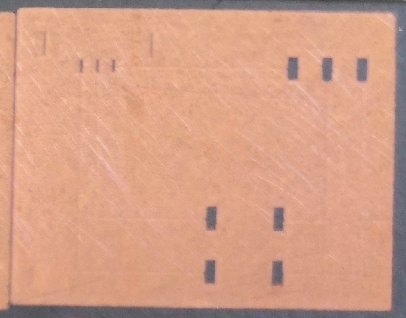

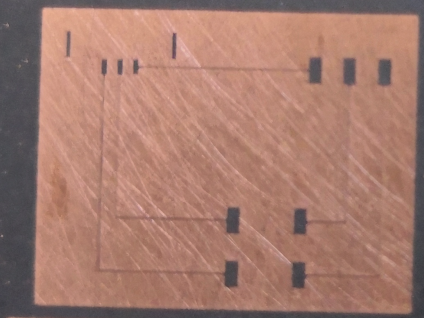

Ein fehlgeschlagenes Ätzbeispiel:

grafik.png grafik.png

2. Platine vorbereiten

  • Die kupferbeschichtete Seite mit einem P120 Schleifpapier leicht und gleichmäßig schmirgeln
  • mit schwarzer Lackfarbe leicht und gleichmäßig ansprühen, bis eine schwarze Deckschicht auf der Kupferseite entsteht → trocknen lassen!

3. Gravieren

Mit dem Lasercutter bei wenig Leistung und hoher Auflösung gravieren. Genutzte Parameter:

  • 1200 DPI
  • 5% Leistung (bei 60 Watt CO² Laserröhre)
  • maximale Präzision (mit Achssynchronisierung)
  • kein Dithering (wie Floyd Steinberg)

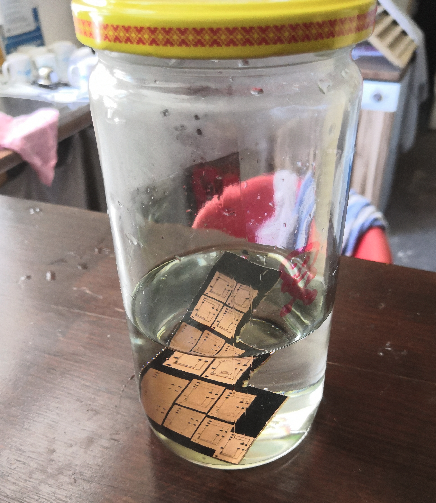

4. Ätzen

  • Natriumpersulfatsäurelösung ansetzen - Vorsicht: ätzend und giftig. Mit entsprechenden Schutzvorkehrungen benutzen
  • gravierte Platine ins Ätzbad einlegen und ca. 15 Minuten wirken lassen. Das Kupfer löst sich nun langsam auf. Der Vorgang sollte zwischen 40°C und 50°C temperiert werden. Heißer sollte es nicht sein, da die Säure sonst nicht mehr wirkt
  • danach die Platine aus dem Bad nehmen und abwaschen

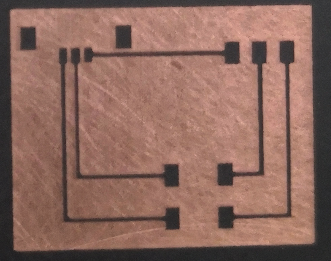

grafik.png grafik.png

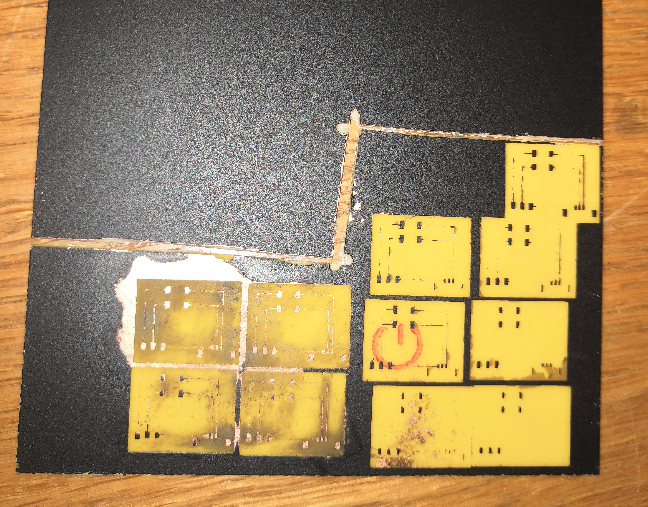

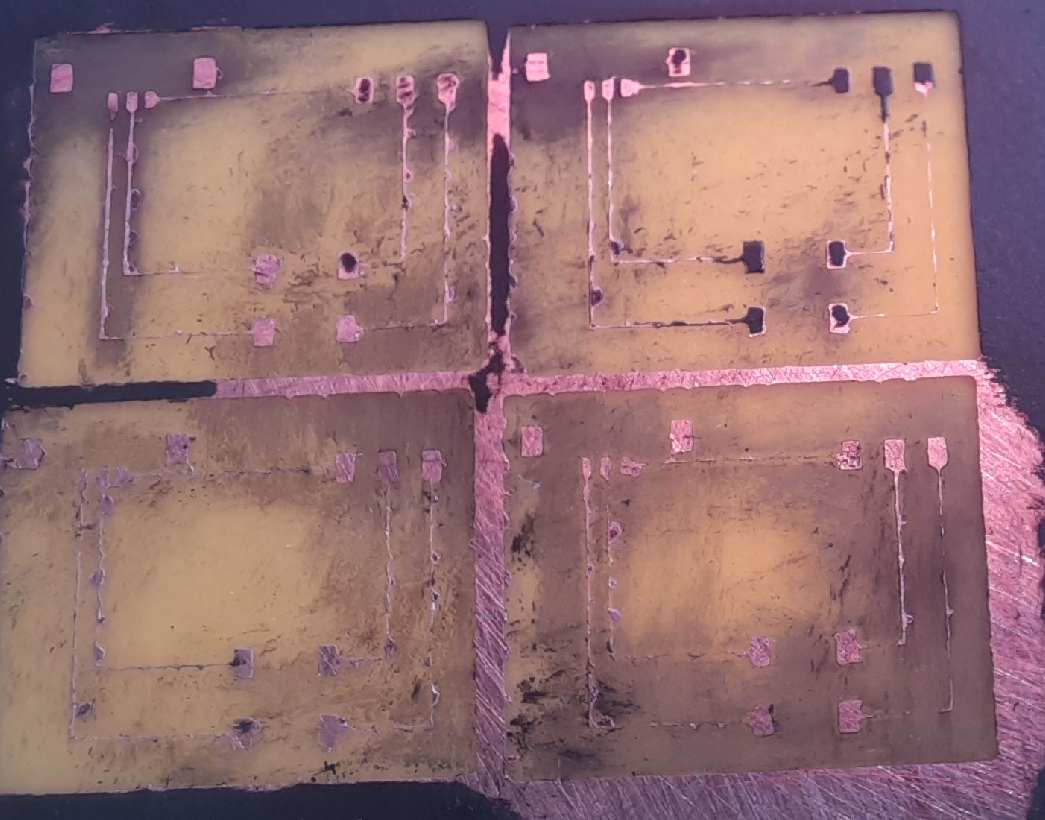

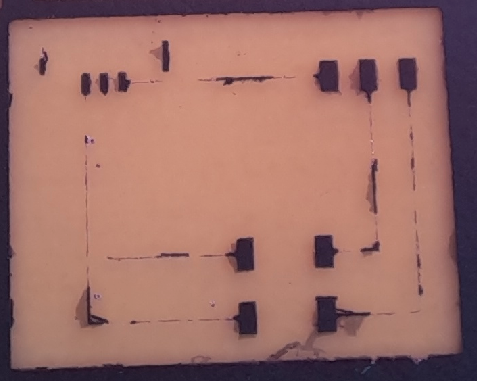

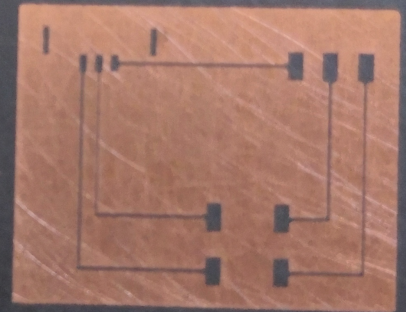

Die im Beispiel dargestellte Platine hatte leider zu dünne Stege

grafik.png grafik.png

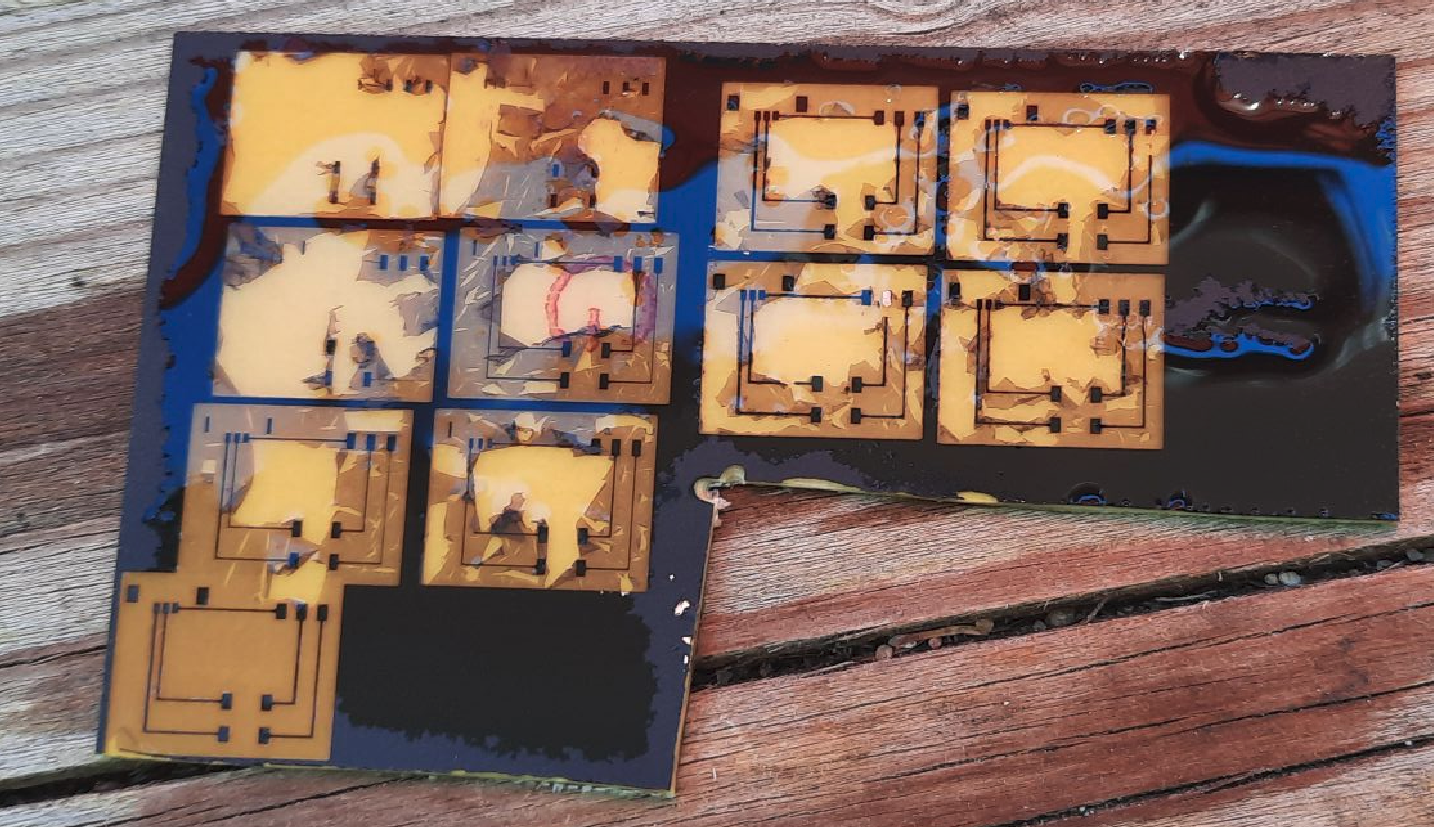

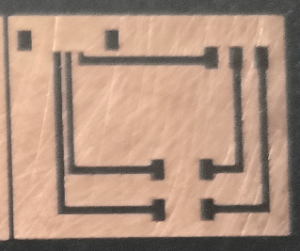

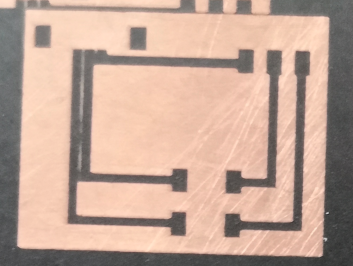

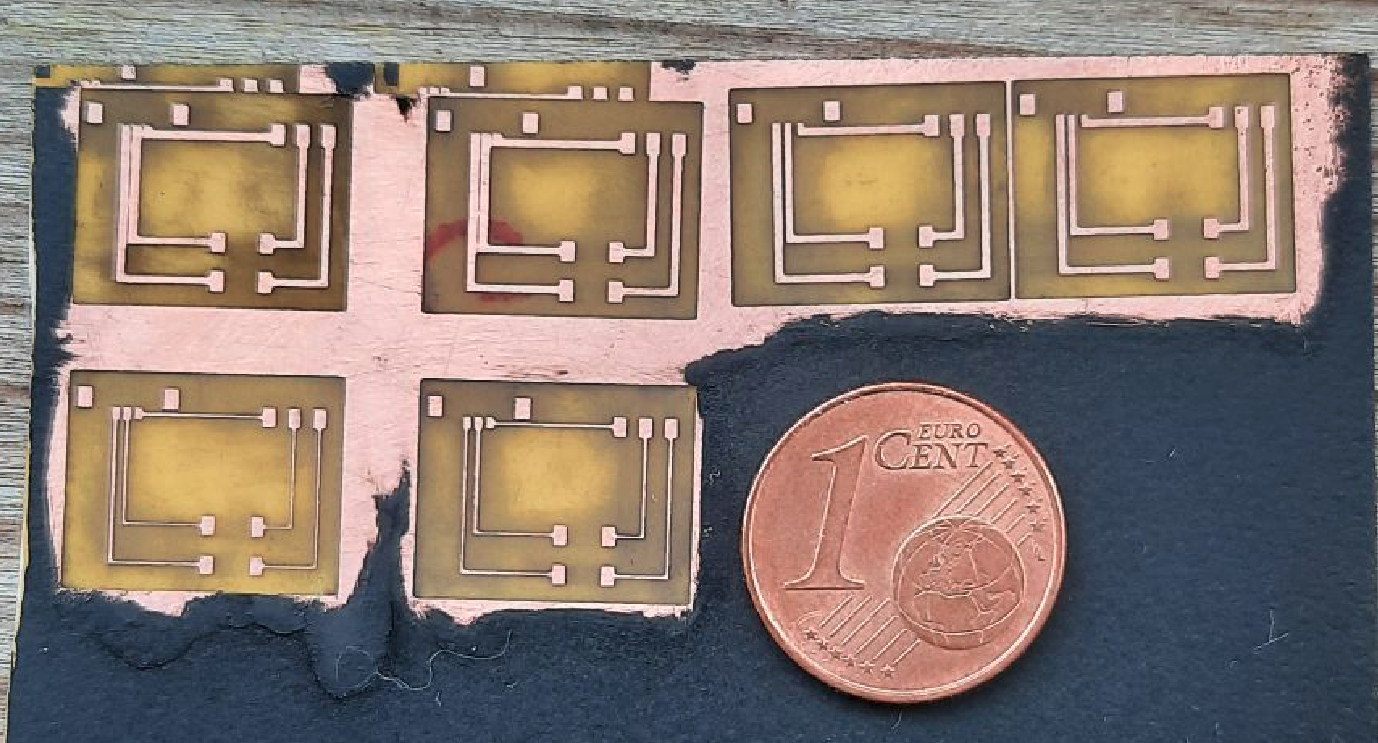

Nach einem weiteren Versuch die gelungenen Beispiele mit etwas dickeren Stegen (eine Woche später) - die Säure hat sich derweile blau gefärbt


Die Säure hat (scheinbar) keinen Einfluss auf die Lackfarbe (fragt sich wie lange) - der obere Teil war nicht in Säure, der untere schon

5. Reinigen

Die überschüssige Lackfarbe von den übriggebliebenen und gewünschten Kupferbahnen mit Aceton ablösen. Das geht im Acetonbad oder mit einem Wattestäbchen

6. Sägen

Zurechtsägen der Platine aus dem Rohteil

7. Bestücken

Diverse Laserbeispiele, die enstanden sind
